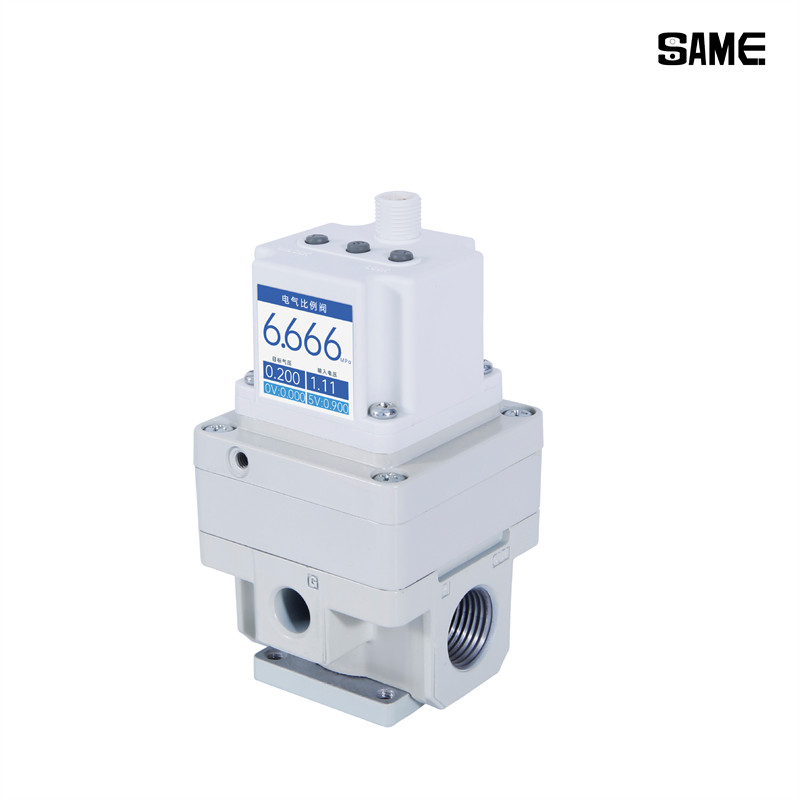

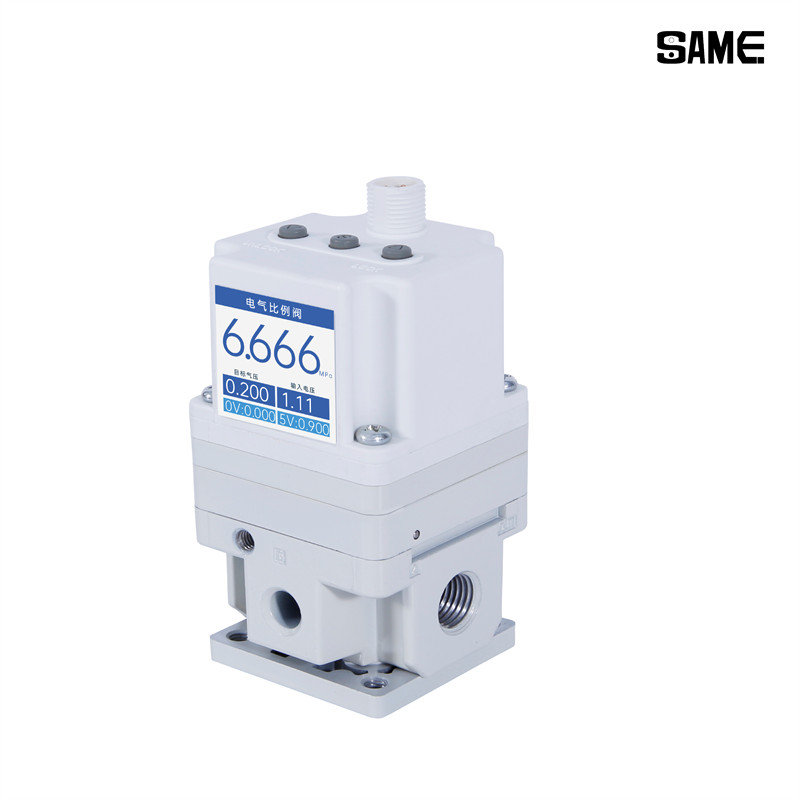

Vanne de régulation proportionnelle électropneumatique de haute précision

La série SITV est compacte et légère. vanne proportionnelle électropneumatique Conçu pour une régulation précise et continue de la pression de sortie, ce régulateur offre une consommation d'énergie ultra-faible (moins de 4 W) et une commande analogique fluide, assurant ainsi une surveillance de pression hautement efficace et fiable pour les équipements CVC de pointe, l'automatisation industrielle et les systèmes pneumatiques.

  • Taper :

    1000 Type | 2000 Type | 3000 Type
  • Plage de pression :

    0.1MPa{1.0kgf/cm²} | 0.5MPa{5.1kgf/cm²} | 0.9MPa{9.2kgf/cm²}
  • Tension d'alimentation :

    DC24V | DC12~15V
  • Signal d'entrée :

    Current type: 0-20mA | Current type: 4-20 mA | Voltage type: DC 0-5 V | Voltage type: DC 0-10V | 4-point preset input | RS485 Communication
  • Sortie du moniteur :

    Analog output: DC 1-5 V | Switch output · NPN output | Switch output · PNP output | Analog output: DC 4-20 mA
  • Taille du port de connexion :

    1/8(1000Type) | 1/4(1000、2000、3000Type) | 3/8(2000、3000Type) | 1/2(3000Type)
  • Type de support :

    Flat bracket | L-bracket
  • Type de raccord de câble :

    Without cable | Straight type 3 m | Right-angle type 3 m

Présentation du produit

Conçu pour les environnements industriels exigeants, le Valve proportionnelle électropneumatique série SITV Ce système assure une régulation pneumatique de haute précision en convertissant les signaux d'entrée analogiques électriques en une pression de sortie précise et continue. Sa structure interne optimisée réduit considérablement la consommation d'énergie tout en garantissant des temps de réponse rapides. Intégrée à des systèmes CVC complexes ou à des installations d'automatisation industrielle de précision, cette vanne offre une fiabilité, une linéarité et une répétabilité exceptionnelles, assurant ainsi un fonctionnement optimal de vos équipements.

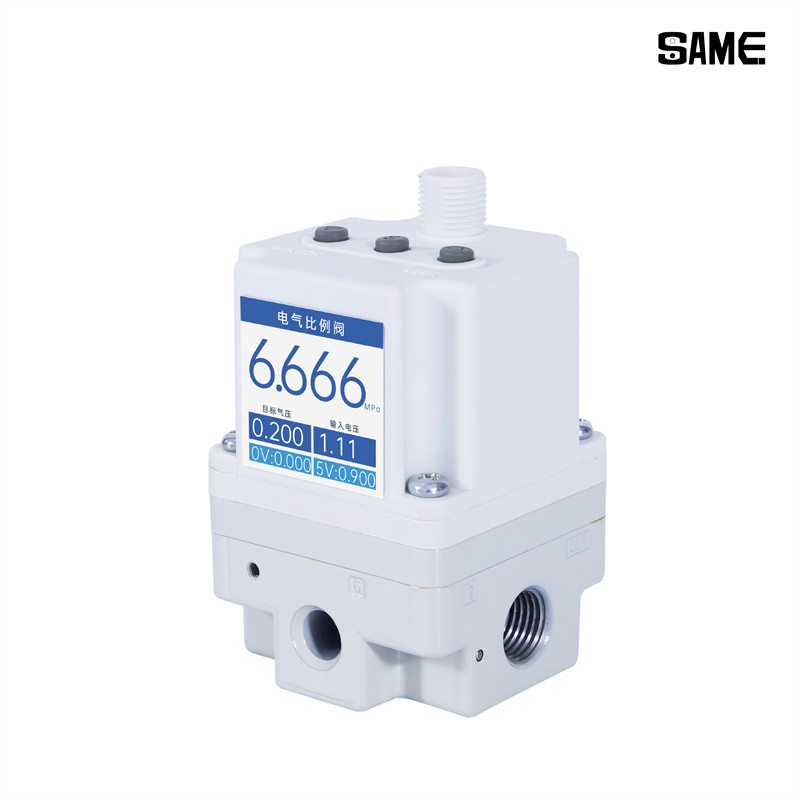

Points forts du produit

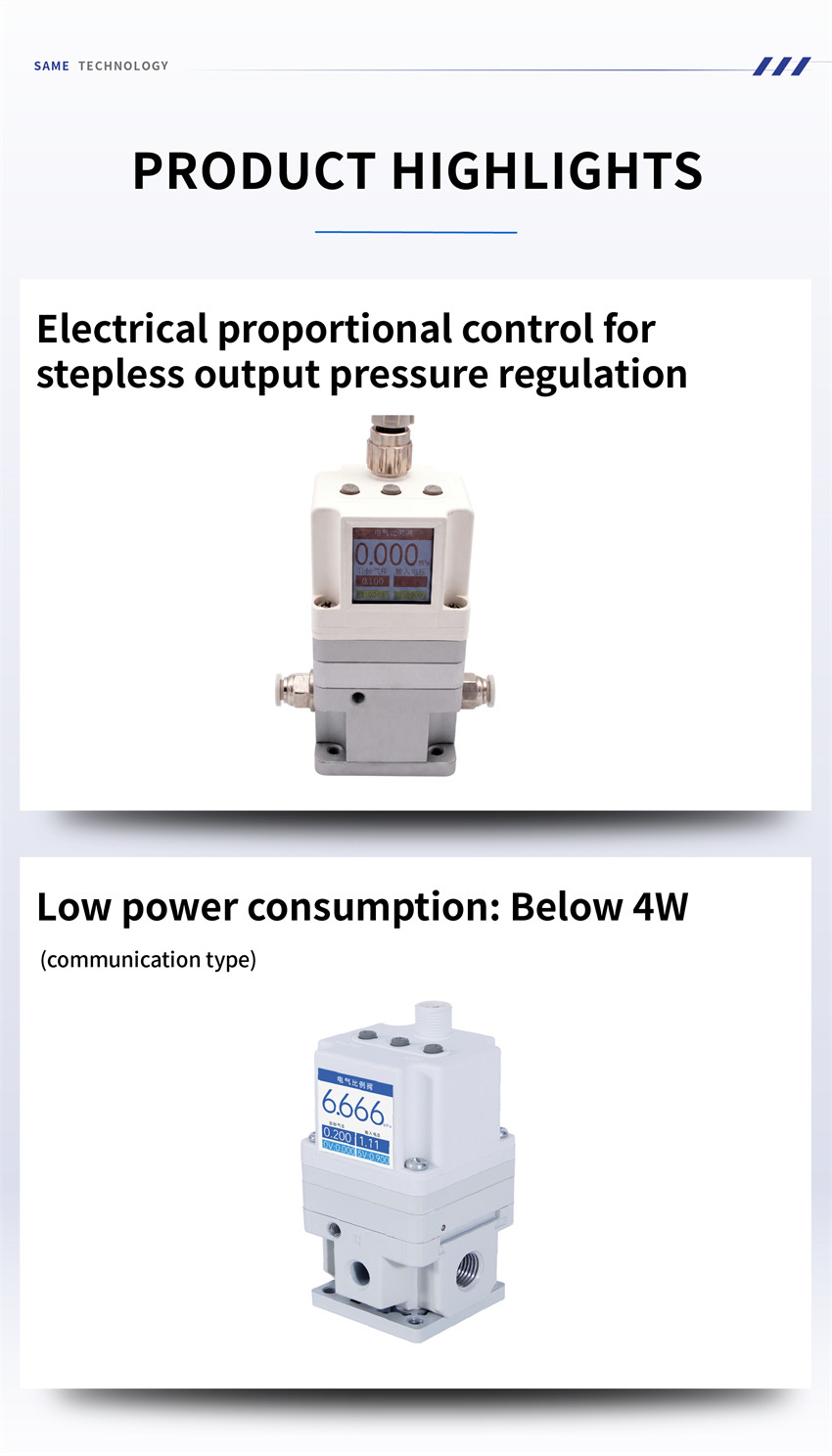

Régulation de sortie continue

La commande proportionnelle électrique permet une régulation de pression de sortie continue, précise et sans à-coups, remplaçant ainsi les configurations à plusieurs étapes.

Consommation d'énergie ultra-faible

Conception à haute efficacité énergétique, fonctionnant en toute sécurité avec une consommation d'énergie inférieure à 4 W (spécifiquement pour le type de communication).

Compact et protégé contre la pollution IP65

Un format léger et compact associé à une structure de protection équivalente à IP65, adaptée aux conditions industrielles difficiles.

Electro Pneumatic Proportional Control Valve

Spécifications standard

ModèleSITV101□SITV103□SITV105□
SITV201□SITV203□SITV205□
SITV301□SITV303□SITV305□
Pression d'alimentation minimalePression de réglage +0,1 MPa
Pression d'alimentation maximale0,2 MPa1,0 MPa
Pression de réglage0,005 à 0,1 MPa0,005 à 0,5 MPa0,005 à 0,9 MPa
Alimentation électriqueTension24 V CC ±10 %, 12 à 15 V CC
Actuel
consommation
Alimentation CC 24 V : 0,12 A ou moins
Alimentation CC 12-15 V : 0,18 A ou moins
Signal d'entréeType actuelNote 14~20 mA, 0~20 mA
Type de tensionDC0~5V, DC0~10V
Entrée prédéfinie16 points (négatif commun)
impédance d'entréeSortie analogique250 Ω ou moins
Type de tensionEnviron 6,5 kΩ
Entrée prédéfinieEnviron 4,7 kΩ (24 V CC), environ 2,0 kΩ (12 V CC)
Signal de sortie
note 2)
Sortie analogiqueDC1~5V (Impédance de charge : 1 kΩ ou plus)
Convertisseur analogique-numérique 4-20 mA (type puits) (impédance de charge : 250 kΩ ou moins)
Sortie de commutationSortie à collecteur ouvert NPN : Max. 30 V, 80 mA
Sortie à collecteur ouvert NPN : Max. 80 mA
LinéaritéÀ ±1 % près (échelle complète)
HystérèseÀ 0,5 % près (échelle complète)
RépétabilitéÀ ±0,5 % (échelle complète)
SensibilitéÀ 0,2 % près (échelle complète)
Caractéristique de températureÀ ±0,12 % (pleine échelle)/°C
Pression de sortie
indication (Note 4)
PrécisionPrécision de ±2 % (pleine échelle) ±1 chiffre
Unité minimaleMPa : 0,001, kgf/cm² : 0,01, bar : 0,01, psi : 0,1, kPa : 1
Température ambiante du fluide0 à 50 °C (sans condensation)
Structure de protectionÉquivalent à IP65
MasseSITV10□□250 g
SITV20□□350 g
SITV30□□645 g
Remarque 1) Le type à 2 fils 4~20mA n'est pas disponible ; une tension d'alimentation (DC24V ou DC12~15V) est requise.
Remarque 2) Il est possible de sélectionner une sortie analogique ou une sortie à découpage. Pour une sortie à découpage, il est possible de sélectionner une sortie NPN ou PNP.
Note 3) L'unité minimale pour la plage de pression de 0,9 MPa est 1 psi.
Note 4) Les caractéristiques ci-dessus sont limitées aux conditions statiques ; si de l'air comprimé est consommé du côté de la sortie, la pression changera.

Conditions de tuyauterie recommandées et sélection du modèle

SITV
3
0
1
0
-
0
1
2
B
S
























Taper
1Type 1000
2Type 2000
3Type 3000
Tension d'alimentation
024 V CC
112~15 V CC
Plage de pression
10,1 MPa {1,0 kgf/cm²}
30,5 MPa {5,1 kgf/cm²}
50,9 MPa {9,2 kgf/cm²}
Sortie du moniteur
1Sortie analogique : CC 1-5 V
2Sortie de commutation · Sortie NPN
3Sortie à découpage · Sortie PNP
4Sortie analogique : CC 4-20 mA
Aucune marqueAucun
Signal d'entrée
0Type de courant : 4-20 mA
1Type de courant : 0-20 mA
2Type de tension : CC 0-5 V
3Type de tension : CC 0-10 V
40Entrée préréglée à 4 points
RSCommunication RS485
Bsupport plat
Csupport en L
Taille du port de connexion
11/8 (Type 1000)
21/4 (Type 1000, 2000, 3000)
33/8 (Type 2000, 3000)
41/2 (Type 3000)
Type de raccord de câble
NSans câble
SModèle droit, 3 m
LType à angle droit, 3 m
Options / Modèle de composant
DescriptionModèle de produit
SITV10□□SITV20□□SITV30□□
Assemblage de support platSKT-1TVF1SKT-1TV-F2
Assemblage de support en LSKT-1TV-L1SKT-1TV-L2
Raccord de câbleModèle droit, 3 mXP-CA-434
Type à angle droit, 3 mXP-CA-434L

Dimensions du câblage et du contour

Veuillez vous référer aux schémas techniques ci-dessous pour connaître les commandes d'entrée prédéfinies, les schémas de câblage et les dimensions de montage exactes (support plat et support en L disponibles).

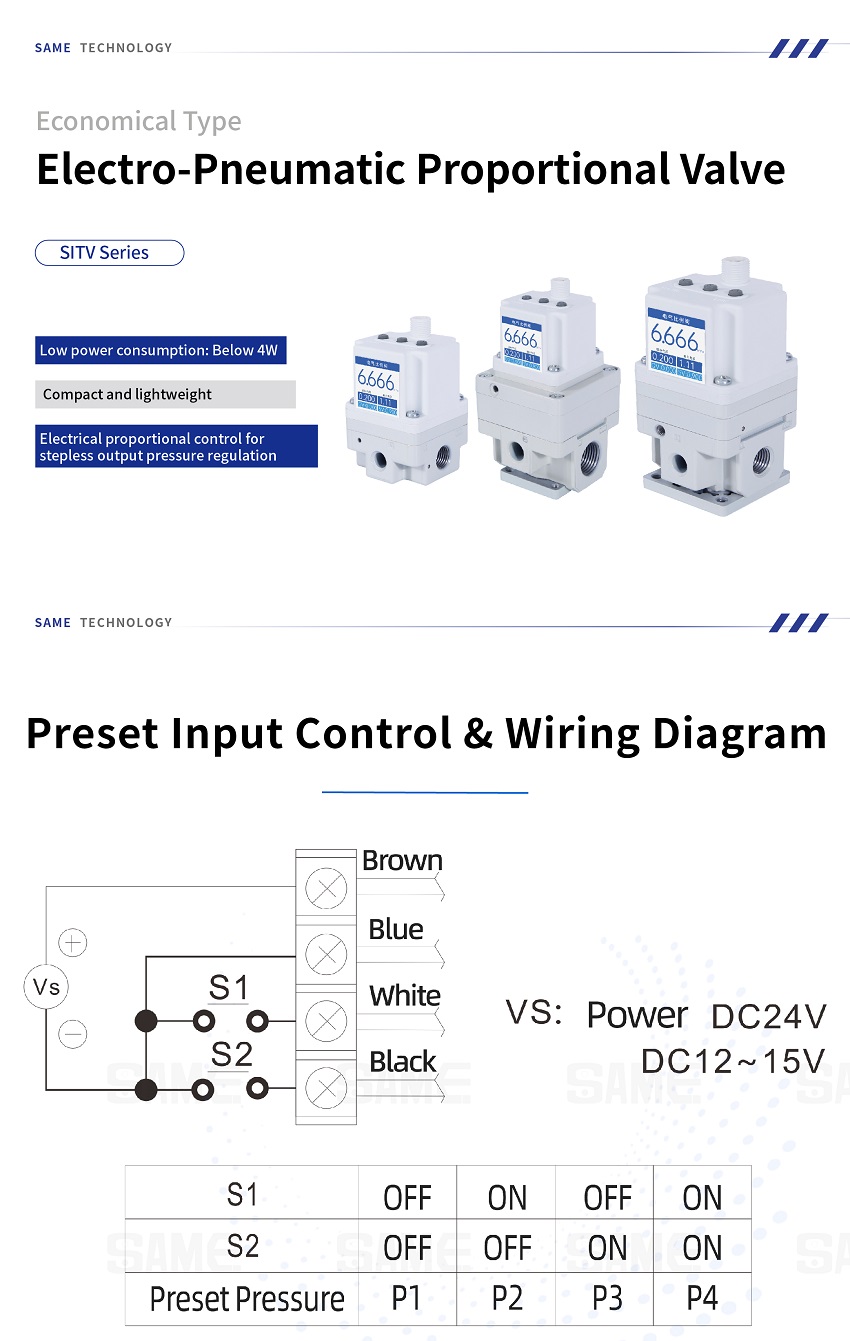

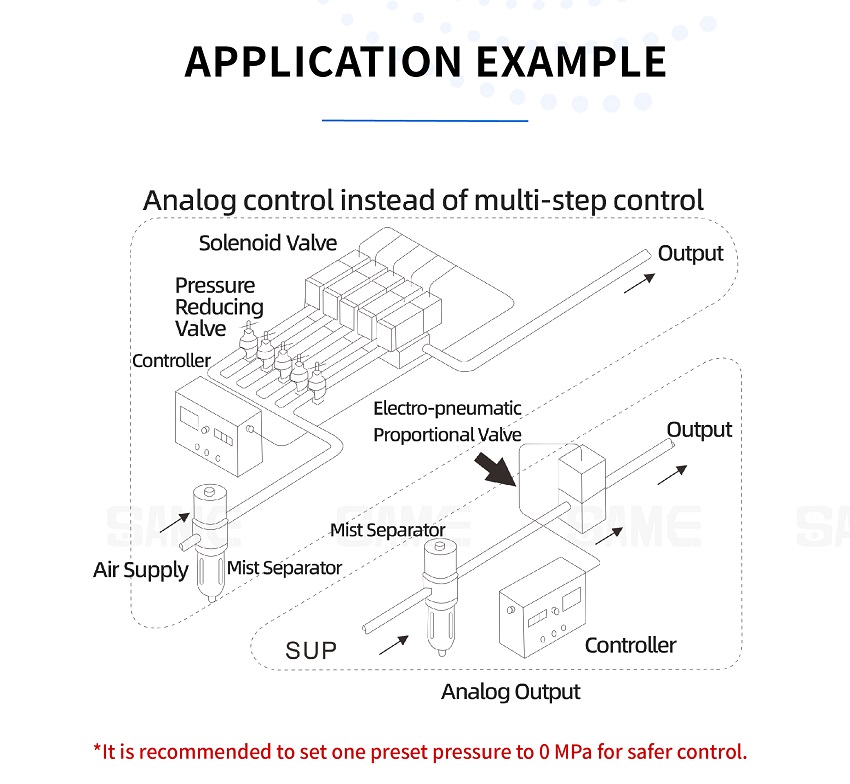

Industrial electro pneumatic pressure regulatorIndustrial electro pneumatic pressure regulator

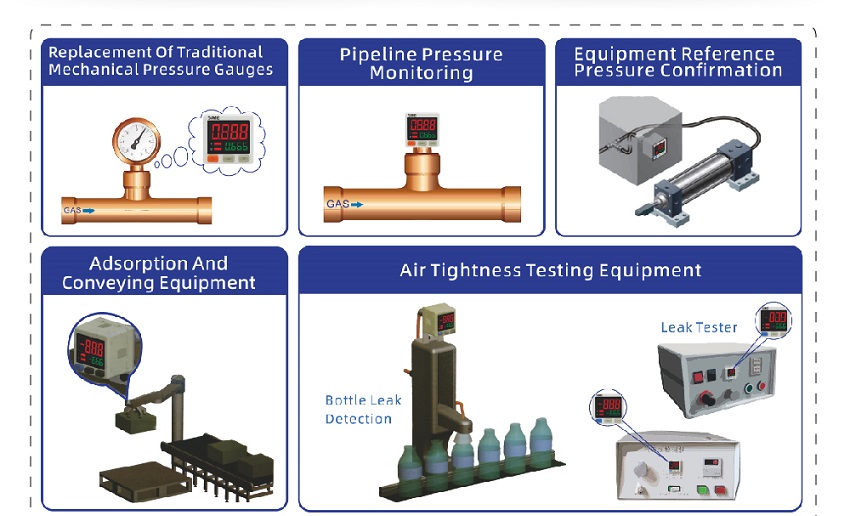

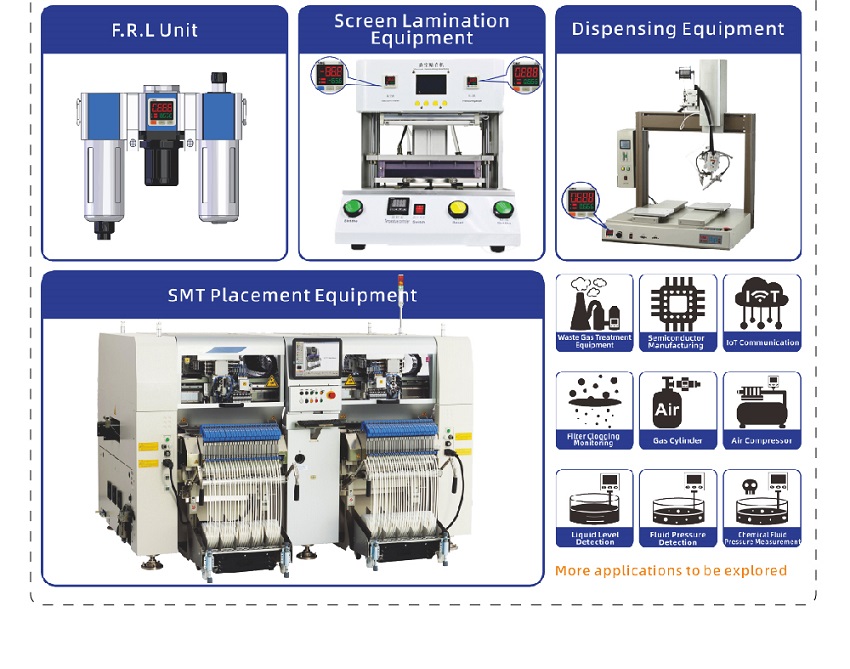

Scénarios d'application

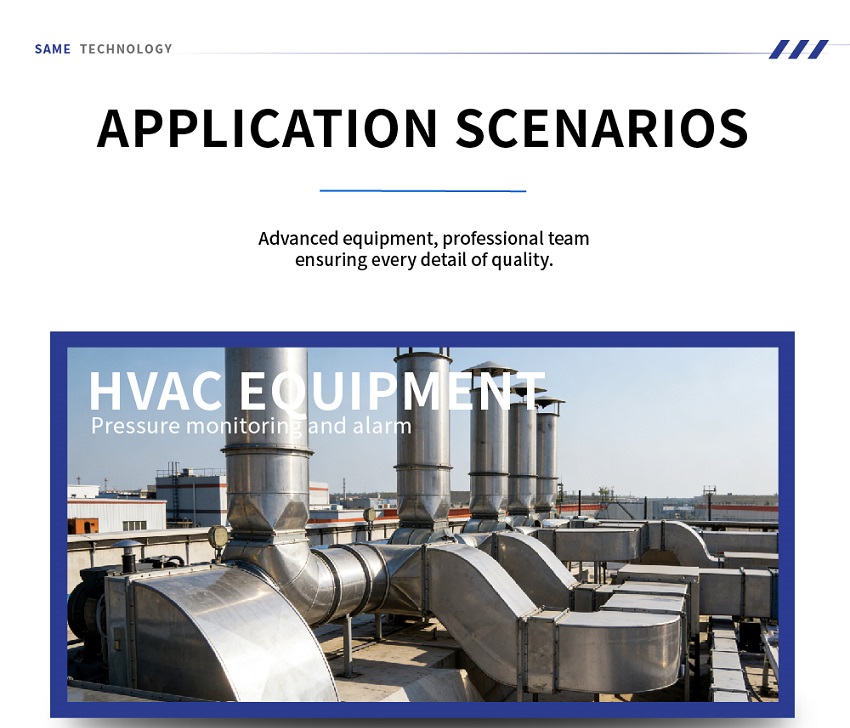

Équipements CVC Systèmes fiables de surveillance de la pression et d'alarme.
Automatisation industrielle Contrôle précis pour les systèmes intégrés et les unités FRL.
Équipement de test Idéal pour les stations de contrôle d'étanchéité à l'air et de détection de fuites.
Remplacement de la jauge Modernisation des manomètres mécaniques traditionnels.

Foire aux questions (FAQ)

Q : Quelle est la pression d'alimentation maximale pour la série SITV ?

R : La pression d'alimentation maximale varie selon le modèle. Pour les modèles SITV101, 201 et 301, elle est de 0,2 MPa. Pour les modèles SITV103, 203, 303, 105, 205 et 305, la pression d'alimentation maximale est de 1,0 MPa.

Q : Cette vanne proportionnelle peut-elle remplacer les manomètres mécaniques ?

A : Oui, il s'agit d'une excellente mise à niveau numérique pour les manomètres mécaniques traditionnels, offrant une surveillance avancée de la pression des canalisations et des capacités de contrôle électronique précises.

Q : Existe-t-il une configuration de type 2 fils 4~20mA ?

R : Non, un modèle à 2 fils 4~20 mA n'est pas disponible. Une tension d'alimentation de 24 V CC ou de 12~15 V CC est impérativement requise pour son fonctionnement.
