Le pressostat numérique Slim est conçu pour les systèmes pneumatiques compacts modernes. Sa structure ultra-mince permet un gain d'espace jusqu'à 70 %. Doté d'un écran HD haute luminosité, il offre une lecture intuitive et esthétique. Standardisé pour une intégration aisée avec les éjecteurs à vide et le montage direct par ventouses, il propose de multiples options de sortie de signal (NPN, PNP, analogique et RS485). Largement utilisé dans les équipements de placement CMS, la sérigraphie, le contrôle des fluides et diverses applications d'automatisation industrielle, il constitue la solution idéale pour une surveillance de pression de haute précision.
Gamme de produits :
41: Slim Type | 43: Energy-saving Slim Type | 45: Slim Type (Black) | 46: Energy-saving Slim Type (Black)Plage de pression d'entrée d'air :
C: -101.3~-101.3kPa (Low-pressure Model) | P: -0.101~1.000MPa (High-pressure Model)Type de sortie de signal :
101: 2-channel NPN | 010: 2-channel NPN + 1-channel analog voltage | 102: 2-channel PNP | 020: 2-channel PNP + 1-channel analog voltage | 030: 2-channel NPN + 1 set of RS485 communication | 031: 2-channel PNP + 1 set of RS485 communicationType de raccord à pression d'air :
Blank: No adapter | M: M5 female thread | L: 90° fixed fittingLe SP-41/43/45/46Pressostat numérique Slim série Cette solution ultra-compacte et ultra-légère est conçue pour les systèmes pneumatiques modernes. Grâce à sa structure ultra-mince innovante, elle permet un gain d'espace jusqu'à 70 %. Son écran HD haute luminosité offre une lecture intuitive et esthétique, tandis que sa conception standardisée facilite son intégration en tant que module de vide avec éjecteurs à vide et montage direct sur ventouse. Dotée de toutes les fonctionnalités et d'une grande stabilité, elle prend également en charge la connexion directe aux contrôleurs SCP pour une utilisation optimale.

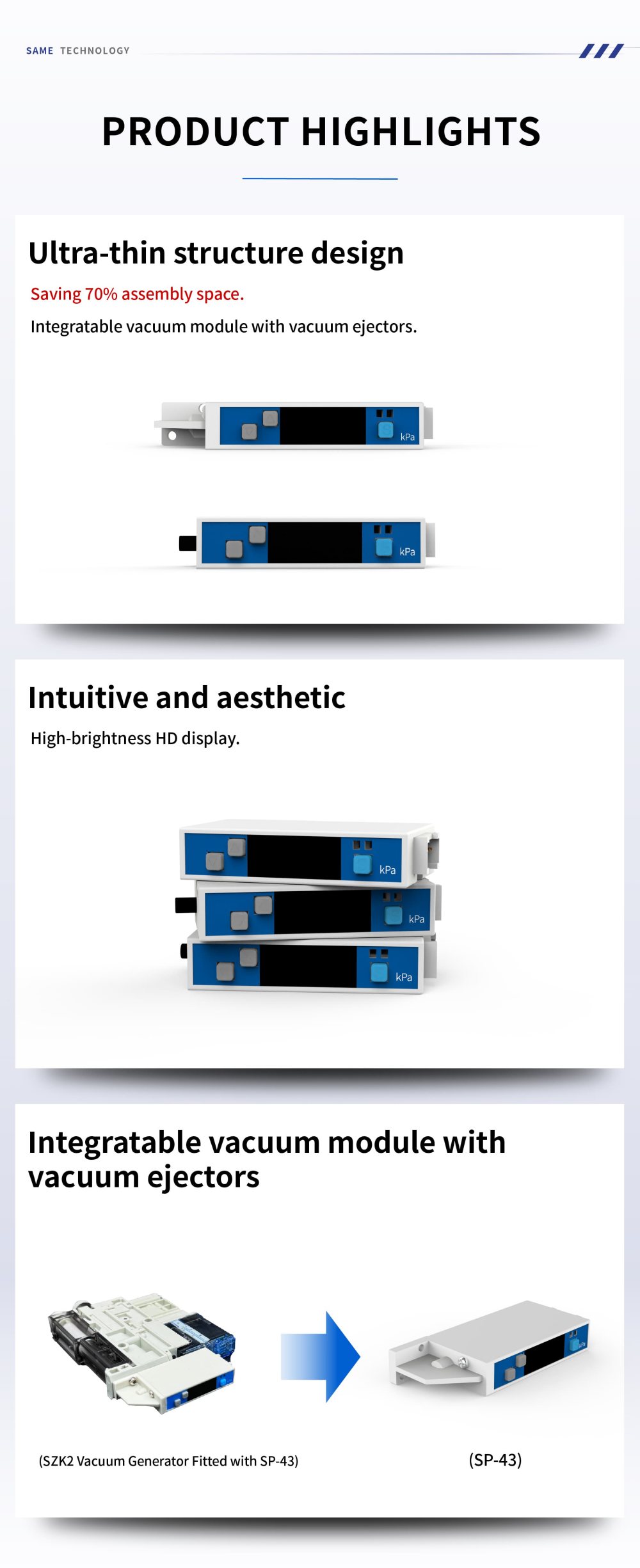

Conçu avec un profil mince permettant un gain de 70 % d'espace d'assemblage, il est idéal pour les modules de vide intégrables.

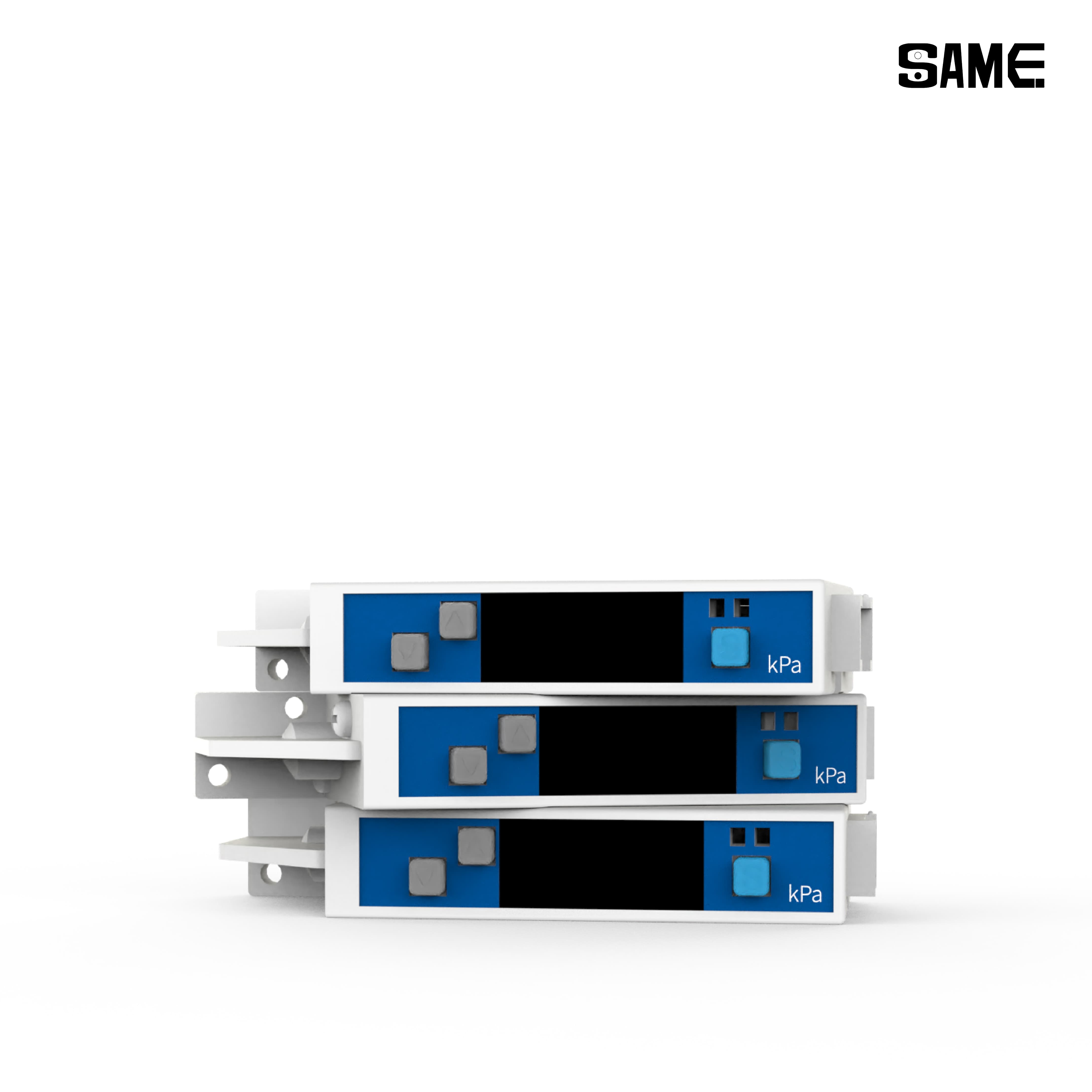

Doté d'un écran HD haute luminosité et d'une interface utilisateur simple pour une lecture de la pression rapide, facile et claire.
Standardisé pour l'intégration avec les éjecteurs à vide (par exemple, série SZK2) et le montage direct sur ventouse.
| Modèle | SP41P- (Pression positive) | SP41C- (Pression composée) | SP43 (Pression composée) | ||||
| Plage de pression nominale | -0,100 à 1,000 MPa | -100,0~100,0 kPa | |||||
| Plage de pression de réglage | -0,105 à 1,000 MPa | -105,0~105,0 kPa | |||||
| Pression de résistance maximale | 1,5 MPa | 500 kPa | |||||
| Gaz applicable | Air filtré, gaz non corrosif/ininflammable | ||||||
| Spécifications électriques | tension d'alimentation | 12 à 24 V CC ±10 %, ondulation (crête à crête) : ≤10 % | |||||
| Consommation de courant | ≤40 mA (sans charge) | ||||||
| Sortie de commutation | Sortie à collecteur ouvert 2NPN ou 2PNP Courant de charge maximal : 125 mA Tension d'alimentation : 30 V CC (sortie NPN), 24 V CC (sortie PNP) Chute de tension interne : ≤ 1,5 V | ||||||
| Sortie analogique | Tension de sortie : 1 à 5 V ± 2,5 % de la pleine échelle (plage de pression nominale) ou 0,6 à 5 V ± 2,5 % de la pleine échelle (plage de pression nominale) Impédance de sortie : environ 1 kΩ Linéarité : ±1 % de la pleine échelle | ||||||
| Répétabilité | ±0,2 % de la pleine échelle ±1 chiffre | ||||||
| Précision d'affichage | ±2 % FS ±1 chiffre (Température ambiante : 25 ±3 °C) | ||||||
| temps de réponse | ≤2,5 ms (Fonction anti-fausse réponse : 25 ms, 100 ms, 250 ms, 1000 ms, 1500 ms sélectionnables) | ||||||
| Afficher | Affichage numérique 3½, LCD 7 segments Indicateur d'état du commutateur : OUT1 vert / OUT2 rouge SP43 : Entrée de commande V-SOL : rouge (vide), sortie : verte Temps de mise à jour : environ 0,2 s. | ||||||
| Caractéristiques de température | ±2 % de la pleine échelle de la pression détectée (25 °C) dans une plage de températures de 0 à 50 °C | ||||||
| Résistance environnementale | Plage de températures de fonctionnement : 0 à 50 °C ; de stockage : -10 à 60 °C (sans condensation ni gel). Plage d'humidité ambiante en fonctionnement/stockage : 35 à 85 % HR (sans condensation) | ||||||
| Protection | IP40 | ||||||
| Spécifications du câble | Câble en PVC résistant à l'huile (0,15 mm²) | ||||||
| Poids | Environ 55 g (câble de 2 m inclus) | ||||||
| 1. Gamme de produits | 2. Plage de pression d'entrée d'air | 3. Type de sortie du signal | 4. Type de raccord à pression d'air |
|---|---|---|---|
| 41 : Type mince 43 : Modèle mince à économie d'énergie 45 : Modèle mince (noir) 46 : Modèle mince à économie d'énergie (noir) | C: -101,3~101,3 kPa (Basse pression) P: -0,101~1,000MPa (Haute pression) | 101 : NPN à 2 canaux 102 : PNP à 2 canaux 010 : 2 canaux NPN + 1 canal analogique tension 020 : 2 canaux PNP + 1 canal analogique tension 030 : Communication NPN 1 canal + RS485 031 : Communication PNP 1 canal + RS485 | Vide: Aucun adaptateur M: Filetage femelle M5 L: raccord fixe à 90° |
Exemple de code de commande : SP-41 C 101 M

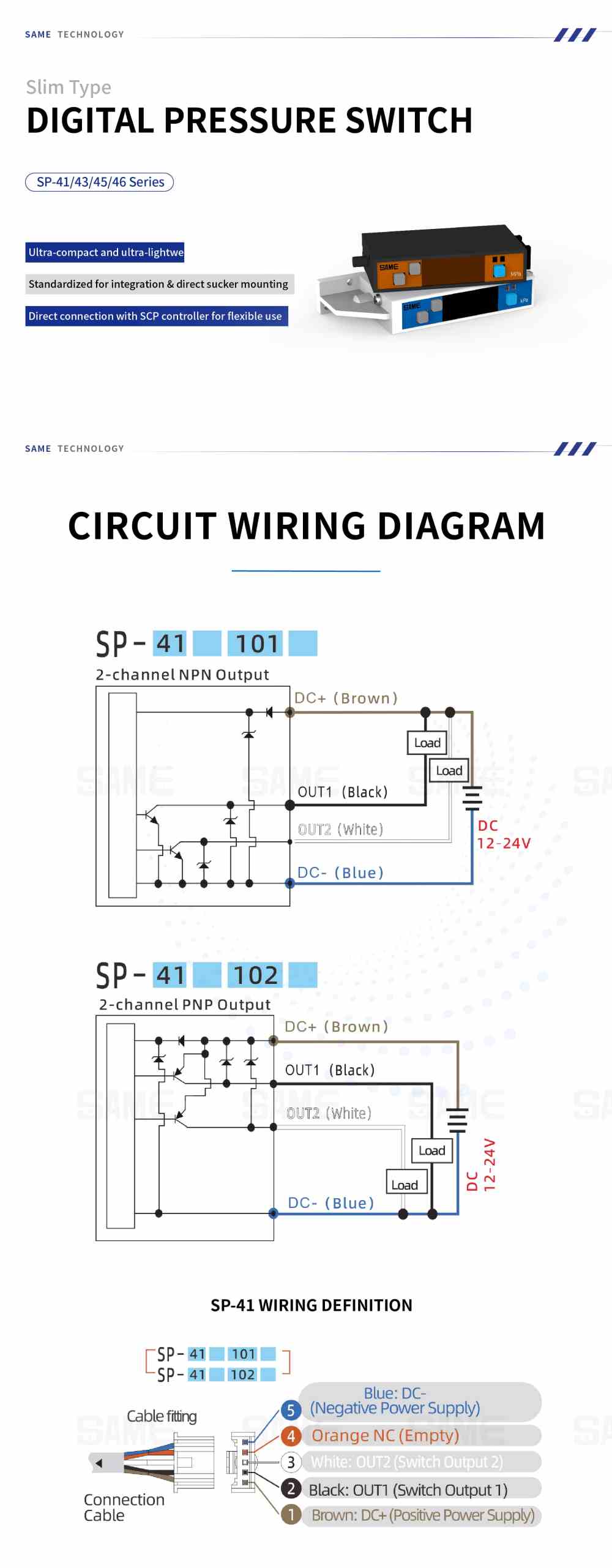

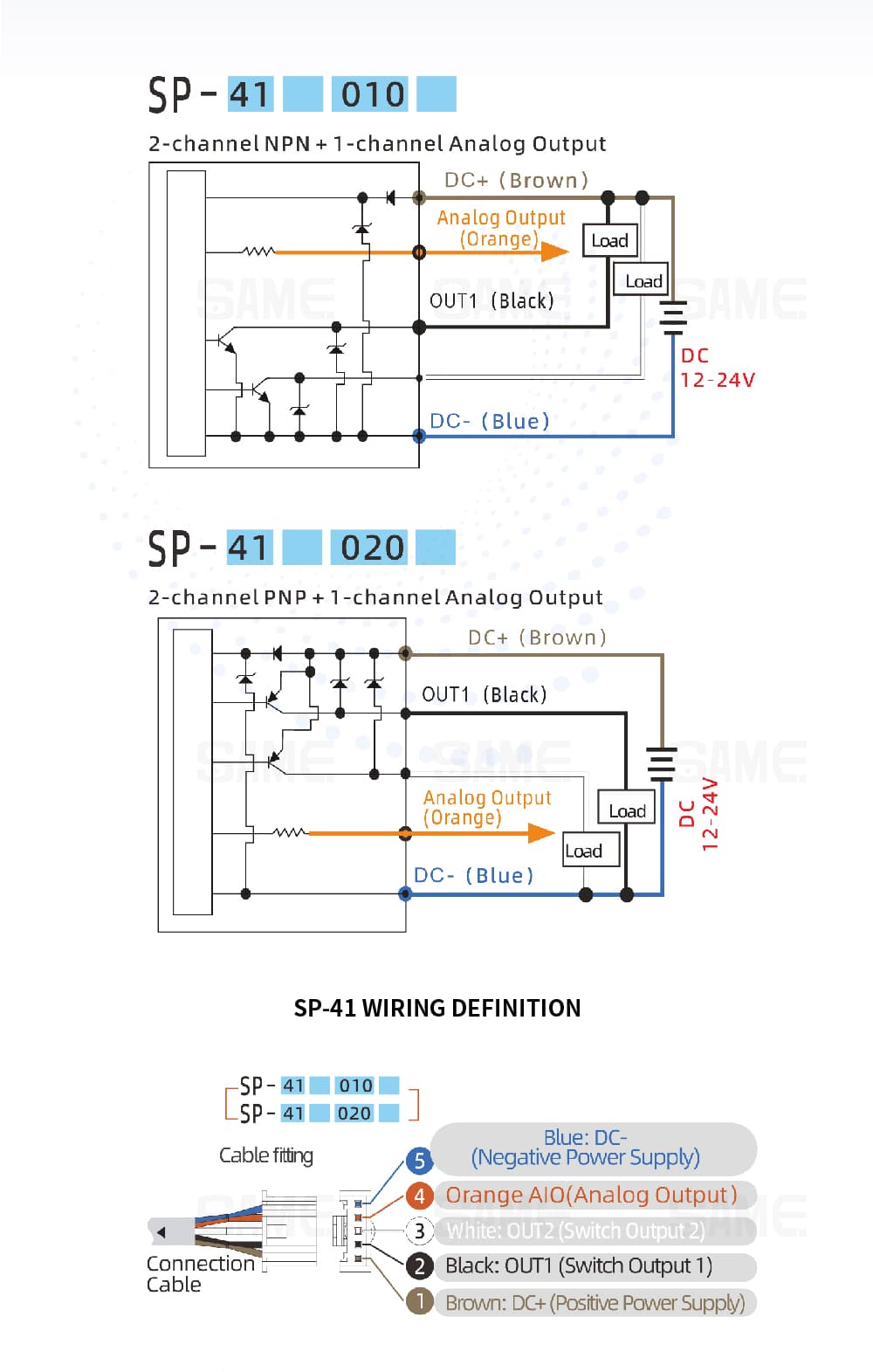

La série SP-41 utilise un câble de connexion à 5 conducteurs pour une commande de sortie polyvalente. Le câblage standard comprend un fil marron (DC+), un fil bleu (DC-), un fil noir (OUT1), un fil blanc (OUT2) et un fil orange (sortie analogique ou NC selon le modèle). Elle est conçue pour un montage aisé sur panneaux ou une intégration directe et sans défaut sur les générateurs de vide SZK2.
A: Grâce à sa conception ultra-mince, la série SP-41 permet d'économiser jusqu'à 70 % d'espace d'assemblage par rapport aux modèles standard.
A : Oui, il sert de module de vide intégrable spécialement conçu pour s'adapter directement aux éjecteurs à vide comme la série SZK2.
A: Il prend en charge jusqu'à 2 sorties de commutation NPN ou PNP, 1 sortie de tension analogique optionnelle (1-5V) et la communication RS485 en fonction du code de modèle spécifique sélectionné.
