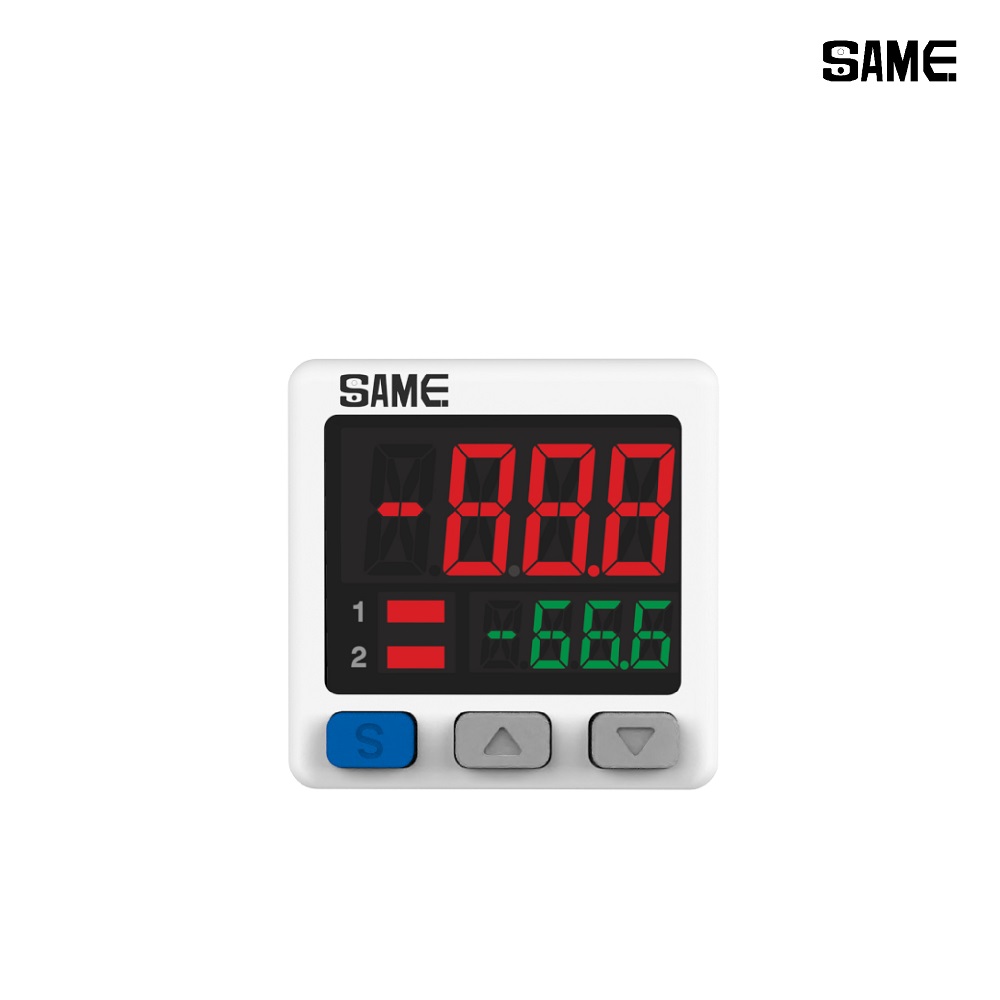

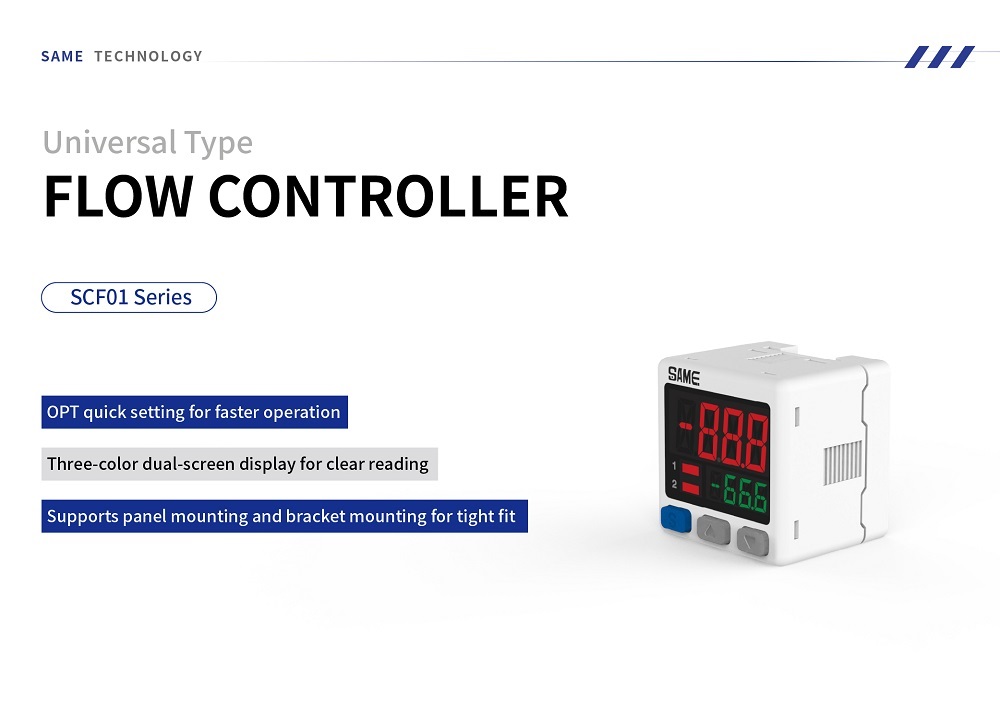

La série SCF01 est une contrôleur de débit numérique universel Doté d'un double écran LED tricolore haute visibilité et d'une conception modulaire polyvalente pour une installation flexible, ce dispositif est conçu pour l'automatisation industrielle de précision. Il prend en charge de nombreuses options de sortie, notamment NPN, PNP, analogique et RS485, pour une intégration système optimale.
Gamme de produits :
Universal Digital Flow ControllerMode d'entrée de signal :
1:Voltage input | 2:Current inputQuantité de signal d'entrée :
1-channel signal inputType de sortie de signal :
001: 1-channel NPN output | 002: 1-channel PNP output | 011: 2-channel NPN output +1-channel analog current | 021: 2-channel PNP output+1-channel analog current | 010: 2-channel NPN output+1-channel analog voltage | 020:2-channel PNP output+1-channel analog voConçu pour l'automatisation de haute précision et la gestion des fluides, le Contrôleur de débit numérique universel série SCF01 Ce contrôleur offre des capacités exceptionnelles de surveillance et de régulation. Doté d'un double écran LED tricolore haute visibilité et d'une conception divisée polyvalente, il garantit une lecture intuitive des états et une installation flexible même dans les espaces industriels restreints. Grâce à sa compatibilité étendue avec de nombreux protocoles de sortie (NPN, PNP, analogique et RS485), le SCF01 s'intègre parfaitement aux machines complexes, assurant une transmission de données fiable et un contrôle précis du flux pour un fonctionnement optimal de vos systèmes.

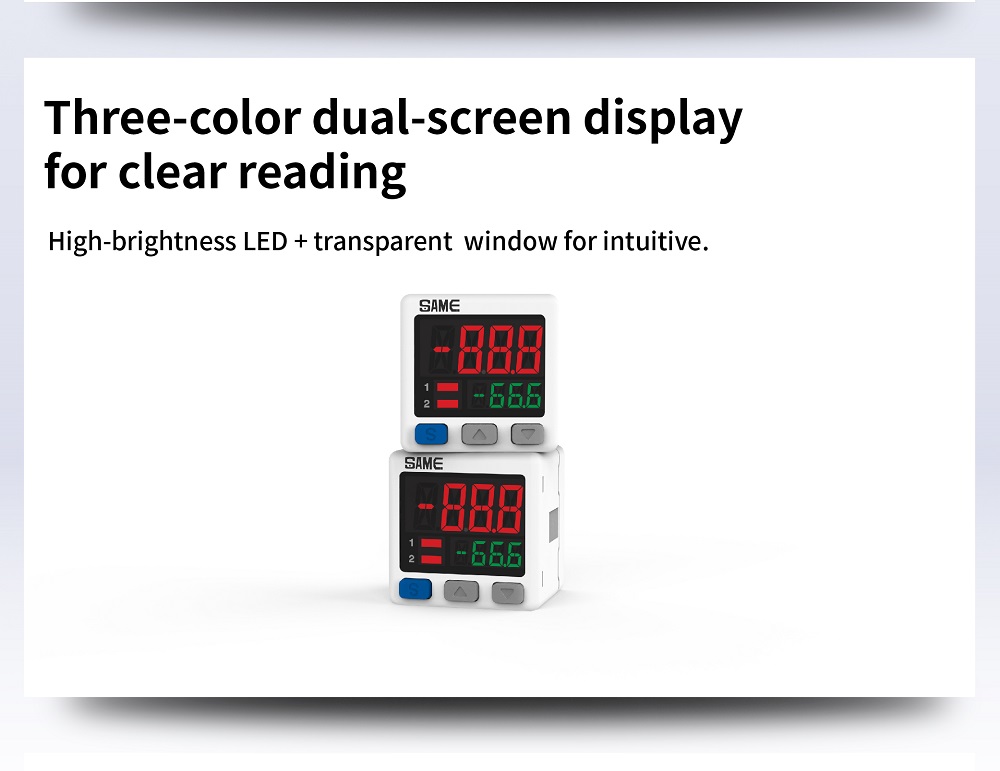

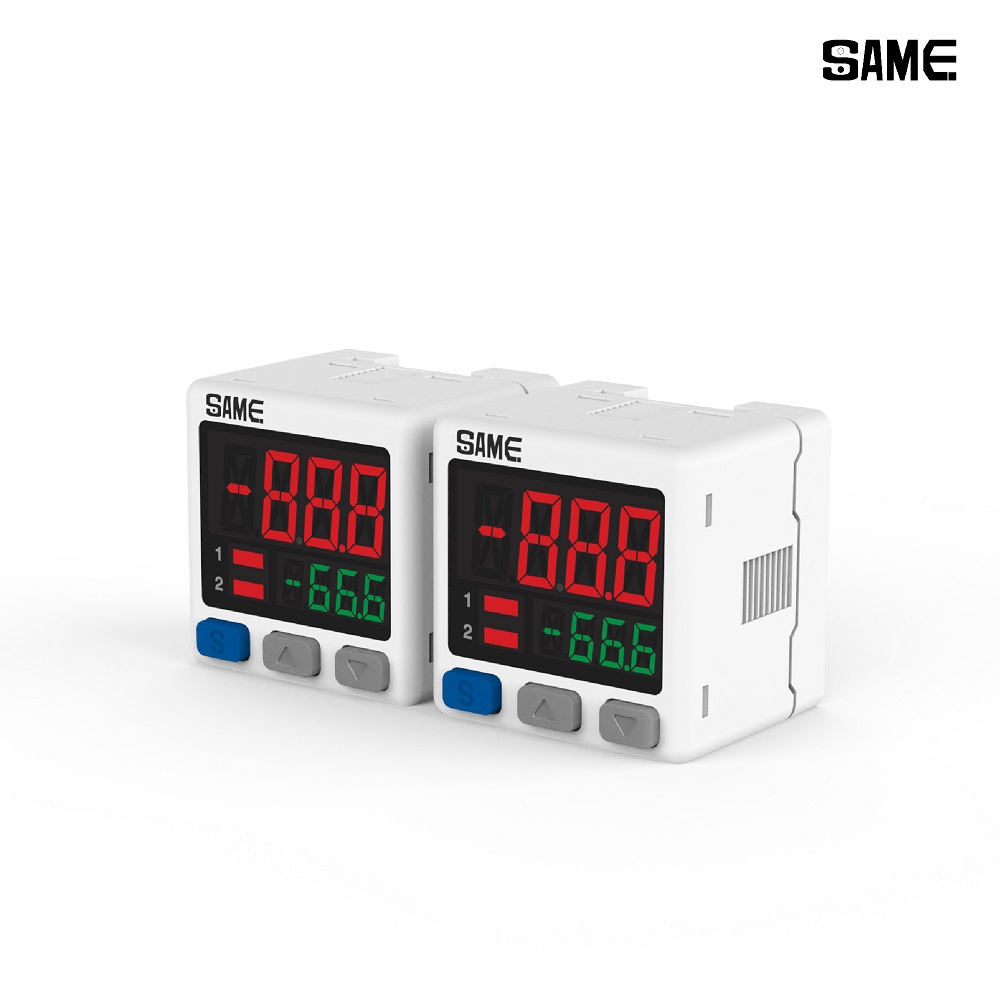

Doté de LED haute luminosité et d'une fenêtre transparente pour des lectures intuitives et claires dans toutes les conditions d'éclairage industriel.

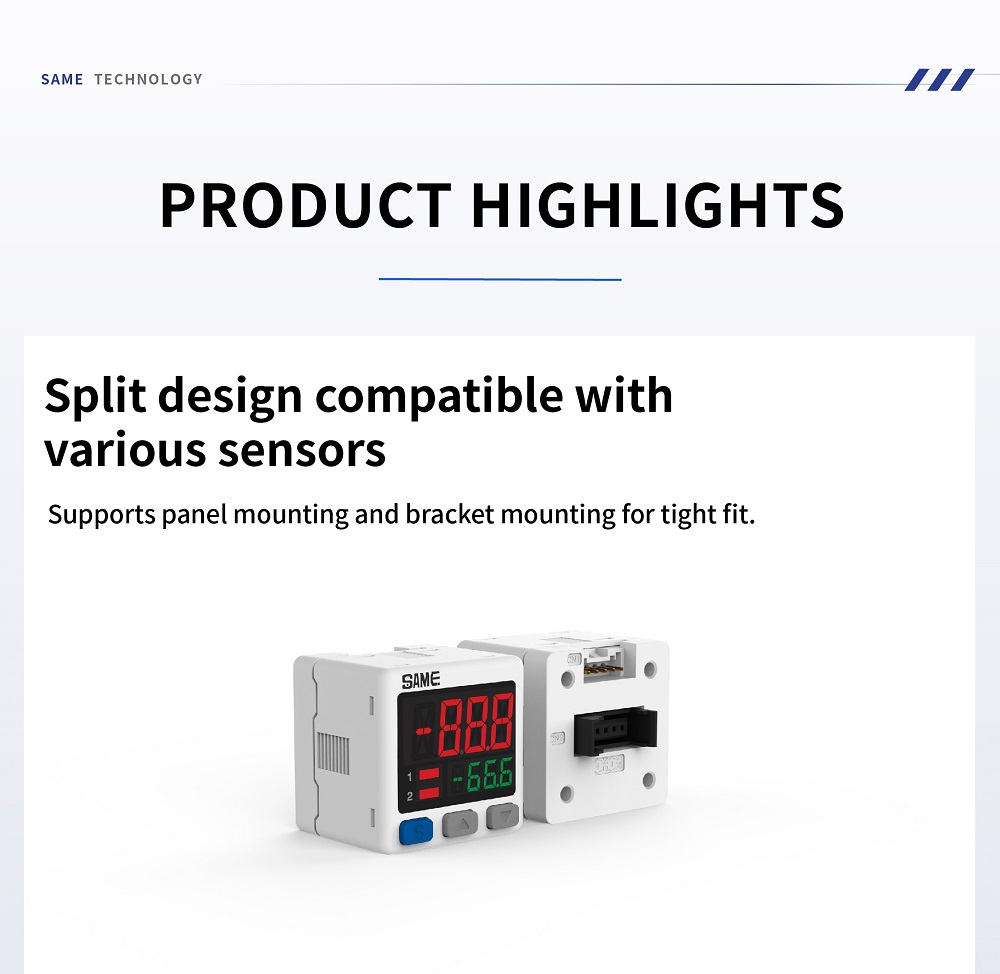

Compatible avec divers capteurs, prenant en charge le montage sur panneau et le montage sur support pour assurer un ajustement précis et sécurisé dans les espaces réduits.
Interface simplifiée conçue pour une mise en service et une configuration plus rapides, minimisant les temps d'arrêt lors de l'installation et de la maintenance.
| Série de modèles | Contrôleur de débit numérique universel SCF01 | ||
| Tension d'alimentation | 12~24 V CC | Type d'affichage | LED à double écran tricolore |
| Dimensions (Corps principal) | 30 mm x 30 mm x 25,4 mm | Dimensions (support) | 20 mm x 20 mm |
| Options de sortie | • Transistor NPN monocanal • Sortie NPN 2 canaux + 1 canal analogique • 1 canal NPN + 1 ensemble RS485 • 1 canal PNP + 1 ensemble RS485 | ||
| Longueur du câble | 2000 mm (Longueurs de câble personnalisées disponibles) | ||
| Note: Sa conception en deux parties assure une grande compatibilité avec divers capteurs industriels. Lors de l'installation, veillez à respecter la polarité du câblage (marron : CC+, bleu : CC-) afin d'éviter tout dommage au circuit. | |||

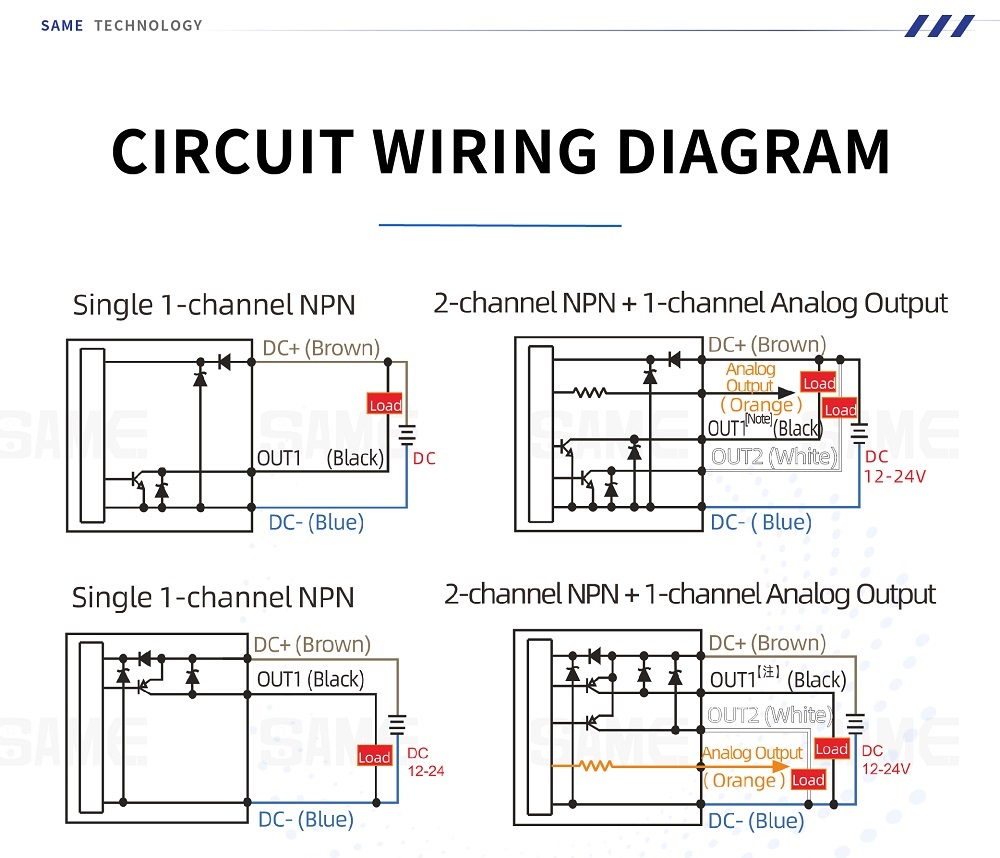

La série SCF01 offre des solutions de câblage hautement adaptables pour une intégration industrielle polyvalente. Choisissez la configuration appropriée en fonction des exigences de votre automate programmable ou de votre système de contrôle :
| Type de câblage | Détails de couleur des broches/fils |
|---|---|
| Transistor NPN monocanal | Brun: CC+ (12-24 V) | Bleu: DC- | Noir: OUT1 (Charge) |
| 2 canaux NPN + analogique | Brun: DC+ | Bleu: DC- | Noir: SORTIE 1 | Blanc: OUT2 | Orange: Sortie analogique |
| 1 canal NPN + RS485 | Brun: DC+ | Bleu: DC- | Noir: SORTIE 1 | Blanc: 485A | Orange: 485B |
| 1 canal PNP + RS485 | Brun: DC+ | Bleu: DC- | Noir: OUT1 (Charge PNP) | Blanc: 485A | Orange: 485B |

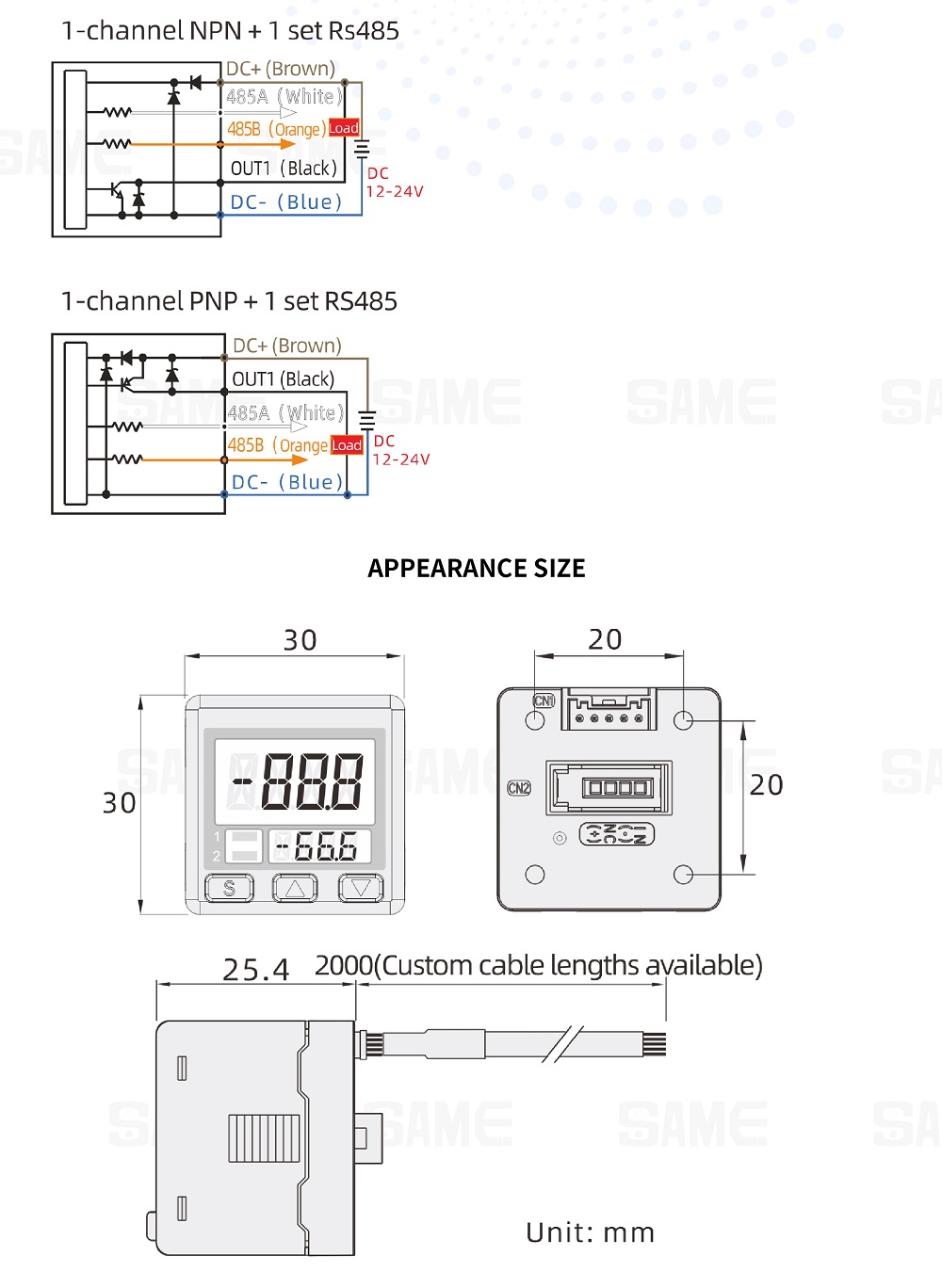

Veuillez vous référer aux schémas de dimensions ci-dessous pour un dimensionnement précis. Son profil compact de 30 x 30 mm et ses options de fixation spécifiques permettent une intégration parfaite aux panneaux.
R : Oui, la série SCF01 propose des modèles spécifiques équipés de la communication RS485, permettant une acquisition de données transparente et un contrôle centralisé dans les configurations d'usines intelligentes modernes.

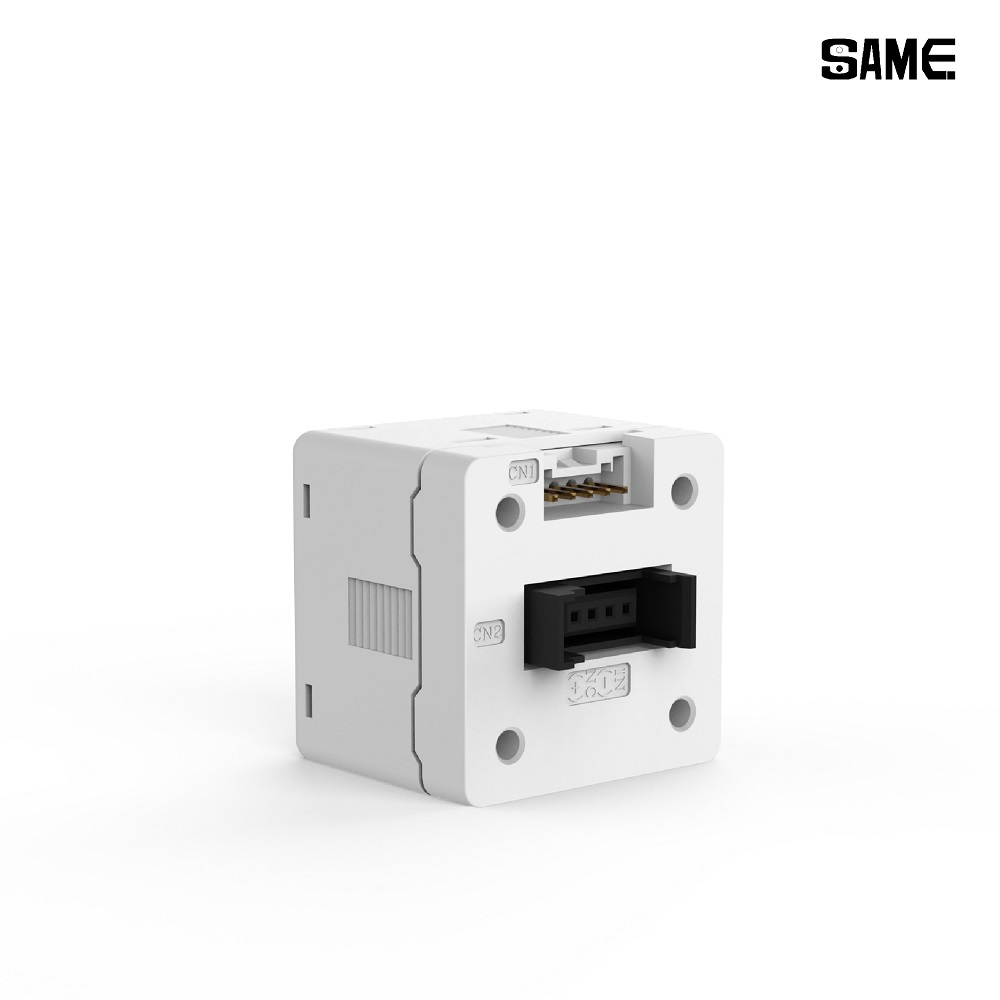

A : La conception en deux parties du contrôleur le rend hautement compatible avec divers capteurs externes. Elle offre une grande flexibilité, permettant à la fois un montage direct sur panneau et un montage sur support secondaire pour les espaces restreints ou atypiques.
A : La série SCF01 est conçue pour fonctionner en toute sécurité sur une alimentation standard CC de 12 à 24 V, courante dans la plupart des armoires de commande industrielles.
