Informations sur le produit

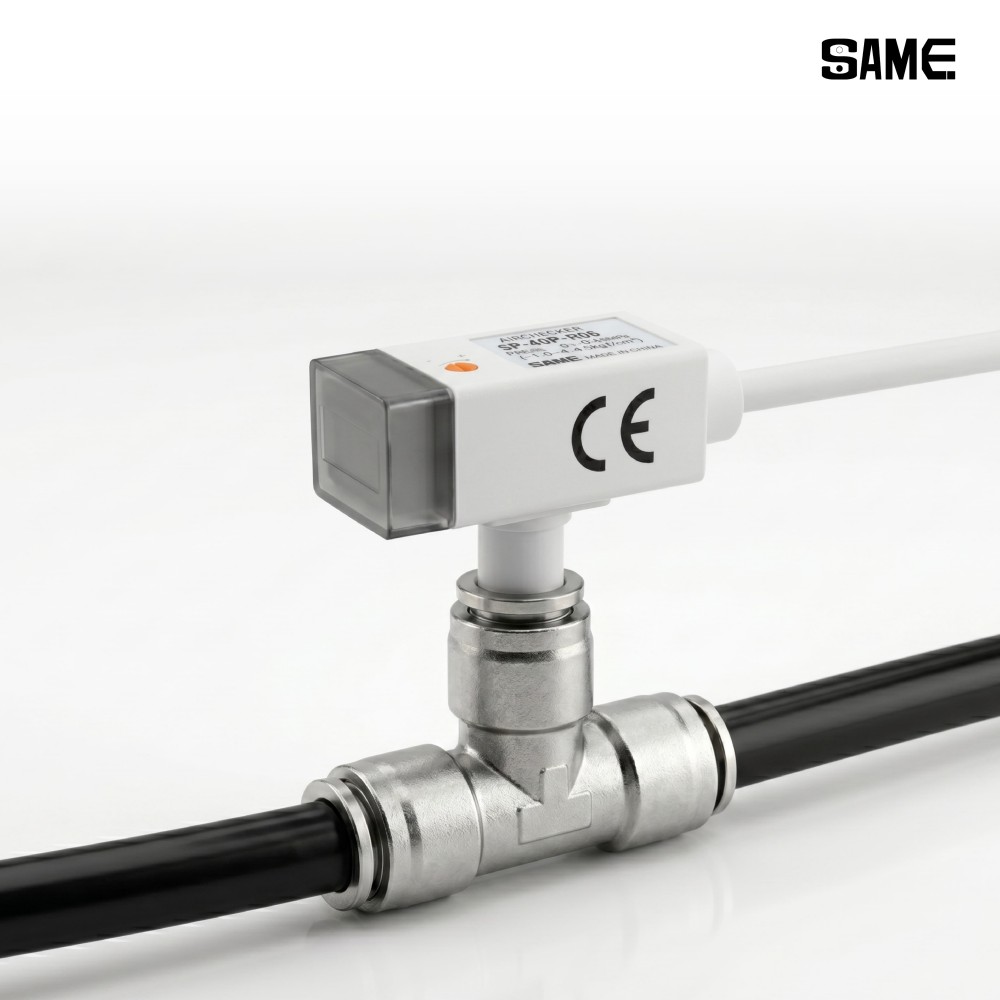

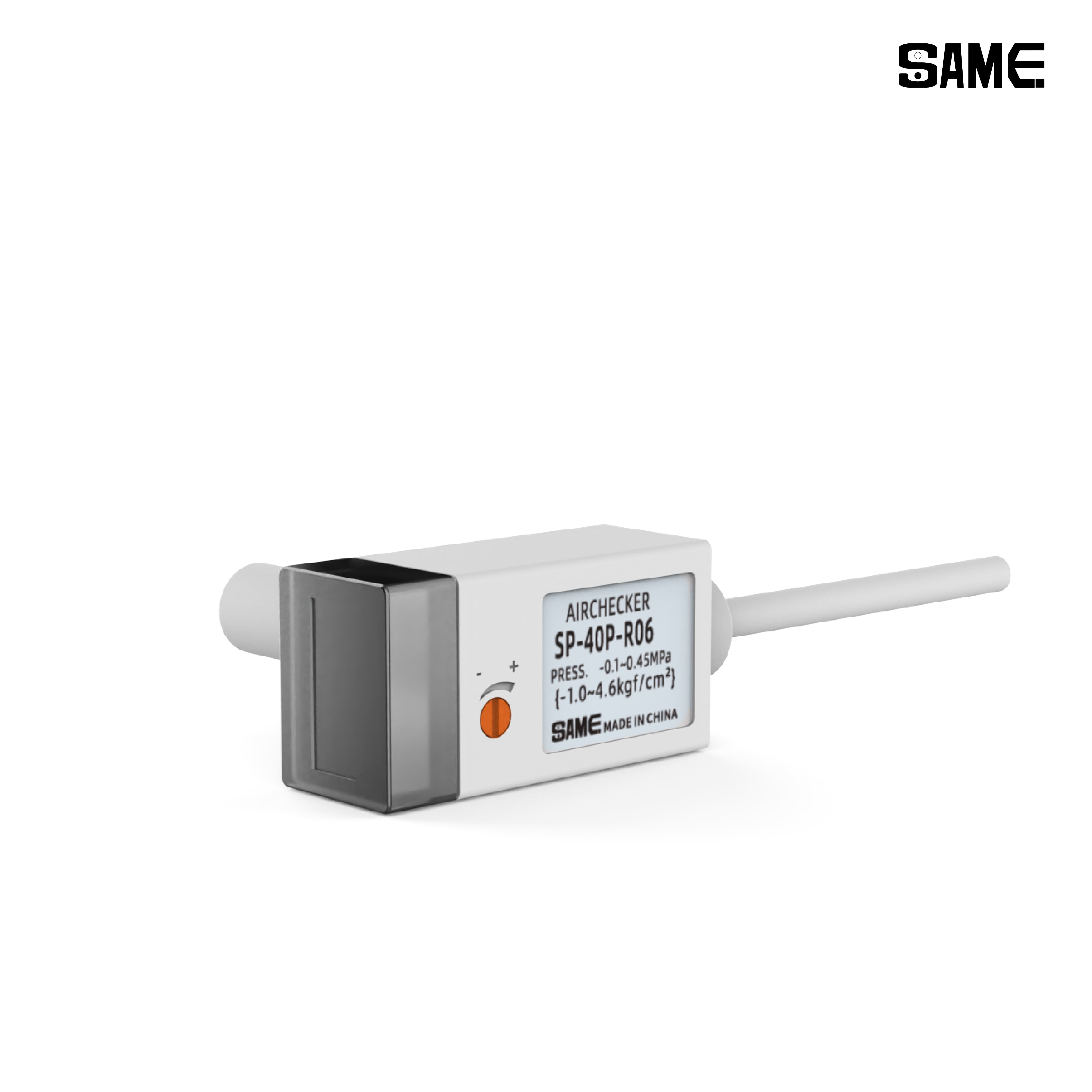

Pressostat miniature pour automatisation industrielle SP-40

Le pressostat miniature SP-40 est une solution compacte de surveillance de pression à 2 fils, conçue pour les équipements pneumatiques, l'automatisation industrielle et les systèmes de test. Léger (5 g), doté d'un indicateur LED haute luminosité, d'un raccordement rapide et compatible avec les entrées NPN et PNP des automates programmables, il assure une détection de pression fiable même dans les espaces restreints. Disponible en versions pression positive et vide pour une intégration système flexible.

  • Plage de pression d'entrée d'air :

    C: -100.00~100.00kPa (Low-pressure Model) | P: -0.1~0.45MPa (For positive pressure) | V: -0.1~0.45MPa (For vacuum or residual pressure)
  • Type de raccord à pression d'air :

    R06: Φ6 Reducer | R07: 1/4" Reducer (*not available for now)

Présentation du produit

Le Pressostat miniature série SP-40 Le SP-40 est une solution ultra-compacte et légère conçue pour une surveillance précise de la pression dans les espaces restreints. Doté d'un câblage simple et rapide à 2 fils et d'une LED haute luminosité avec fenêtre transparente pour une indication d'état intuitive, il permet une connexion directe grâce à des raccords rapides pour une installation aisée. Alternative économique performante aux marques importées, le SP-40 est idéal pour les équipements pneumatiques, l'automatisation industrielle et divers systèmes de test avancés.

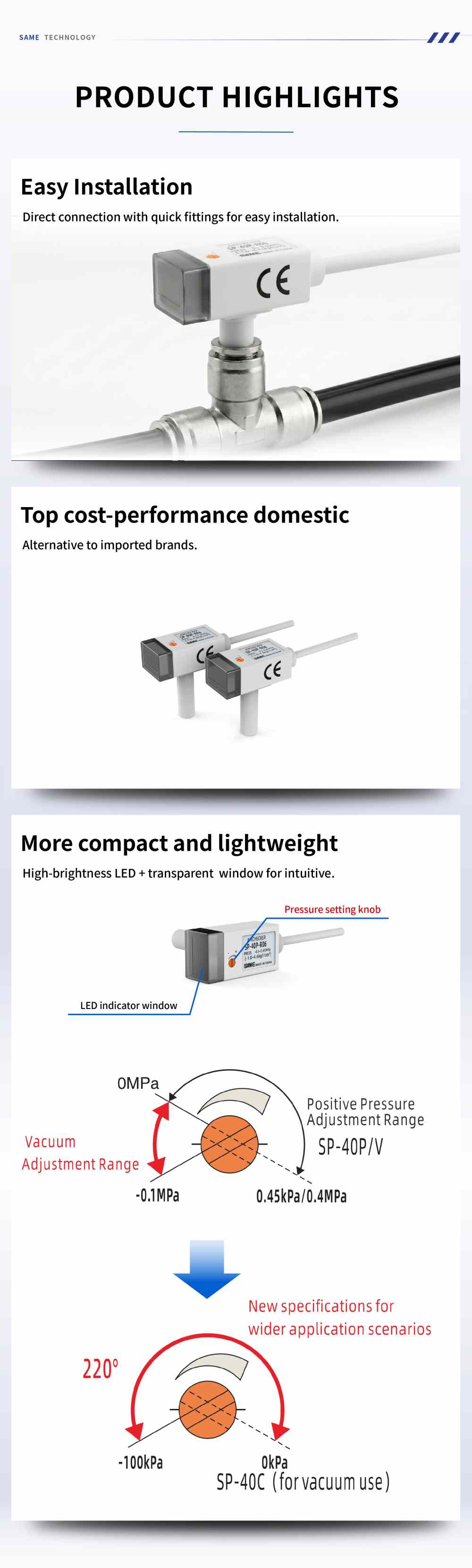

Points forts du produit

Compact et léger

Un format ultra-miniature conçu pour gagner de la place, ne pesant que 5 g (sans compter le fil conducteur) pour le modèle de réducteur R06.

Affichage visuel intuitif

Doté d'un indicateur LED rouge haute luminosité visible à travers une fenêtre transparente pour une confirmation visuelle immédiate lorsque l'interrupteur est allumé.

Installation et câblage faciles

Il est doté d'une conception à 2 fils compatible avec les automates programmables (entrées actives NPN et passives PNP) et permet une connexion directe grâce à des raccords rapides.

SP-40 Miniature Pressure Switch

Spécifications standard

ModèleSP-40PSP-40VSP-40C
Pression de service maximale1 MPa500 kPa
Plage de pression de réglage-0,1 à 0,45 MPa-100~0 kPa
Spécifications électriquesTension de chargeDC12-24V ±10% (Ondulation pp 10% ou moins)
Courant de charge5~40 mA
Courant de fuite1 mA ou moins
Chute de tension interne5 V ou moins
Répétabilité±1 % FS
Hystérèse3 % FS
Température de fonctionnement0 à 60 °C (sans condensation)
Niveau de protectionIP40
PoidsR06 : 5 g (fil conducteur exclu)

Informations sur la sélection et la commande des modèles

1. Gamme de produits2. Plage de pression d'entrée d'air3. Type de raccord à pression d'air
SP-40 : Type miniatureC: -100~0 kPa (Pour une pression négative)
P: -0,1 à 0,45 MPa (pour une pression positive)
V: -0,1 à 0,45 MPa (pour le vide ou la pression résiduelle)
R06 : Réducteur Φ6
R07 : Réducteur 1/4" (*non disponible pour le moment)

Exemple de code de commande : SP-40 P R06

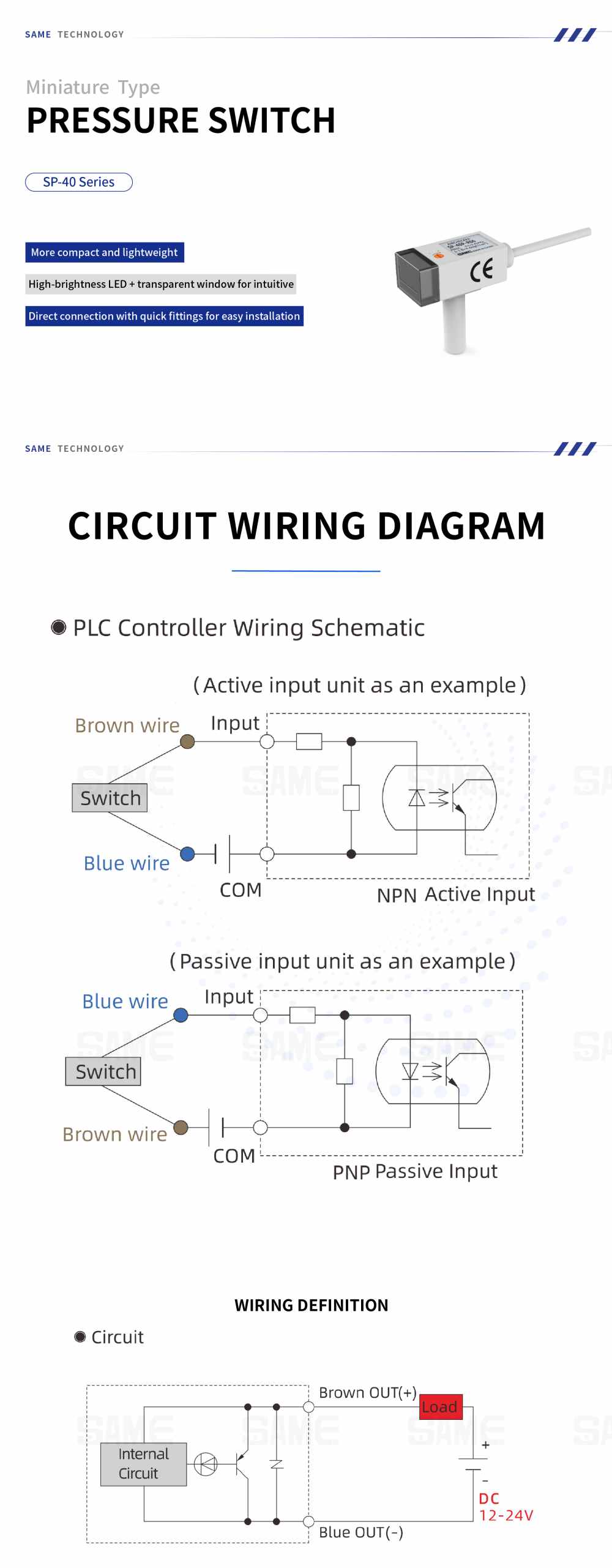

Schéma de câblage et méthodes de montage

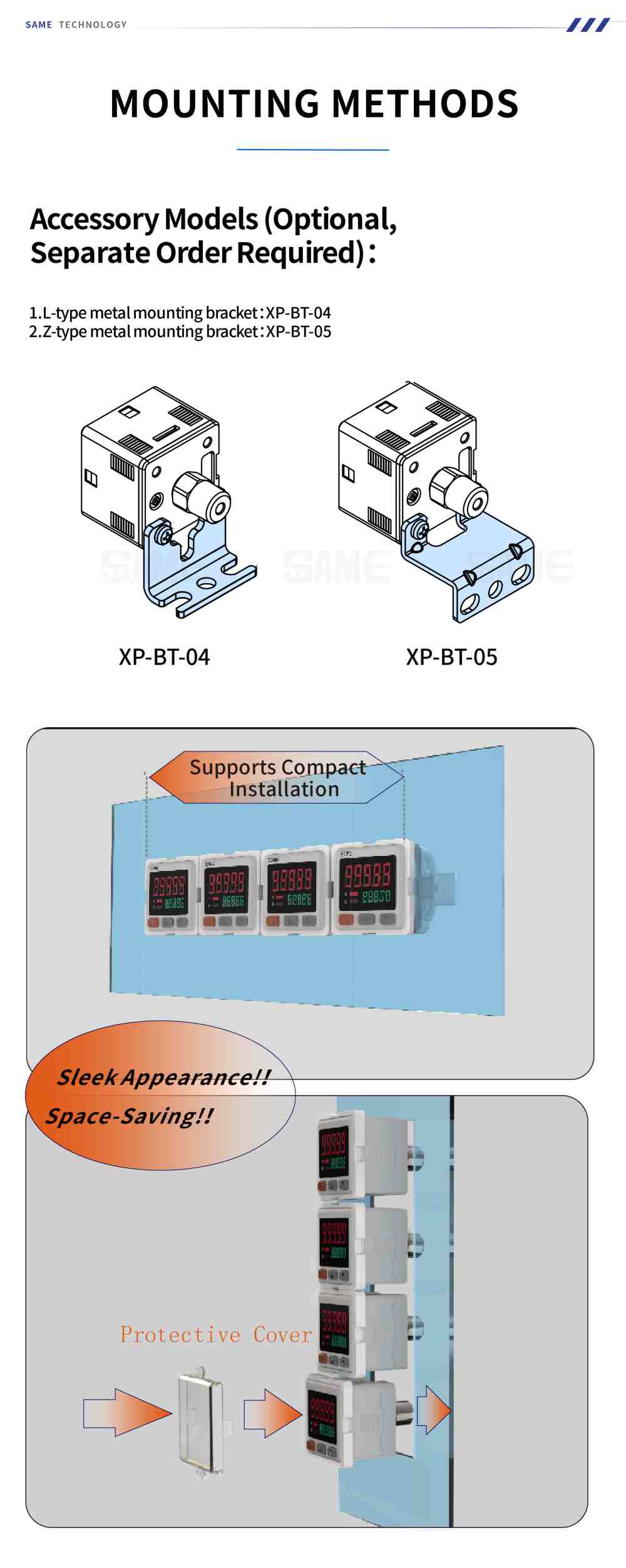

La série SP-40 offre une configuration à deux fils extrêmement simplifiée (marron [OUT+] et bleu [OUT-]). Elle prend en charge les entrées actives NPN et passives PNP pour les automates programmables. Pour le montage, des supports métalliques en L (XP-BT-04) et en Z (XP-BT-05) sont disponibles en option.

Circuit Wiring Schematic Mounting Methods

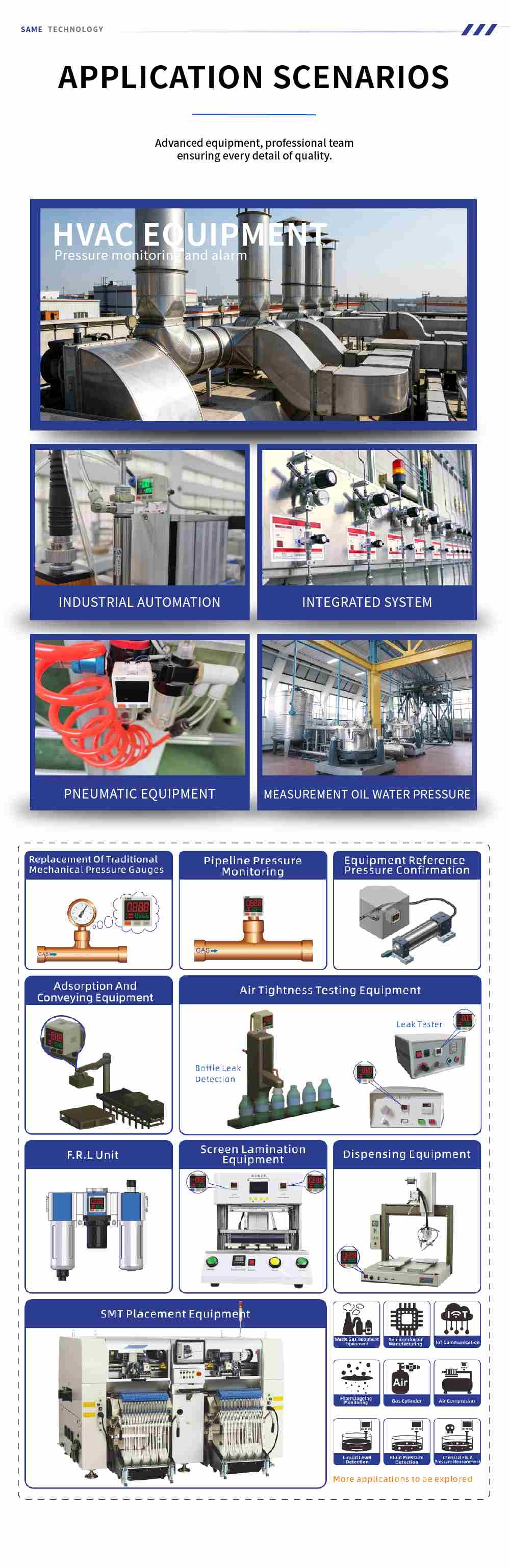

Scénarios d'application

Équipement pneumatiqueUtilisé pour la détection et la surveillance de la pression dans les circuits pneumatiques, les actionneurs compacts et les systèmes de contrôle de l'air.
Automatisation industrielleAdapté aux machines automatisées nécessitant un retour d'information fiable sur la pression et une commande par automate programmable.
Tests d'étanchéité et de pressionIdéal pour les tests d'étanchéité, les équipements de détection de fuites et la surveillance de la pression lors des processus d'inspection.
Équipements CMS et semi-conducteursConçu pour la surveillance de la pression dans les machines de placement CMS, les systèmes de lamination d'écrans
Industry Applications

Foire aux questions (FAQ)

Q : Quelle est la pression de service maximale pour la série SP-40 ?

A : Pour les modèles à pression positive (SP-40P et SP-40V), la pression de service maximale est de 1 MPa. Pour le modèle à vide (SP-40C), la pression de service maximale est de 500 kPa.

Q : L'interrupteur fournit-il une indication intuitive de son état ?

R : Oui, il est équipé d'un indicateur LED haute luminosité à l'intérieur d'une fenêtre transparente ; lorsque l'interrupteur est allumé, une LED rouge s'allume.

Q : De quels matériaux sont faites les parties en contact avec le fluide ?

A : La partie capteur est en silicone, le corps est en PBT et le joint torique est en HNBR.
