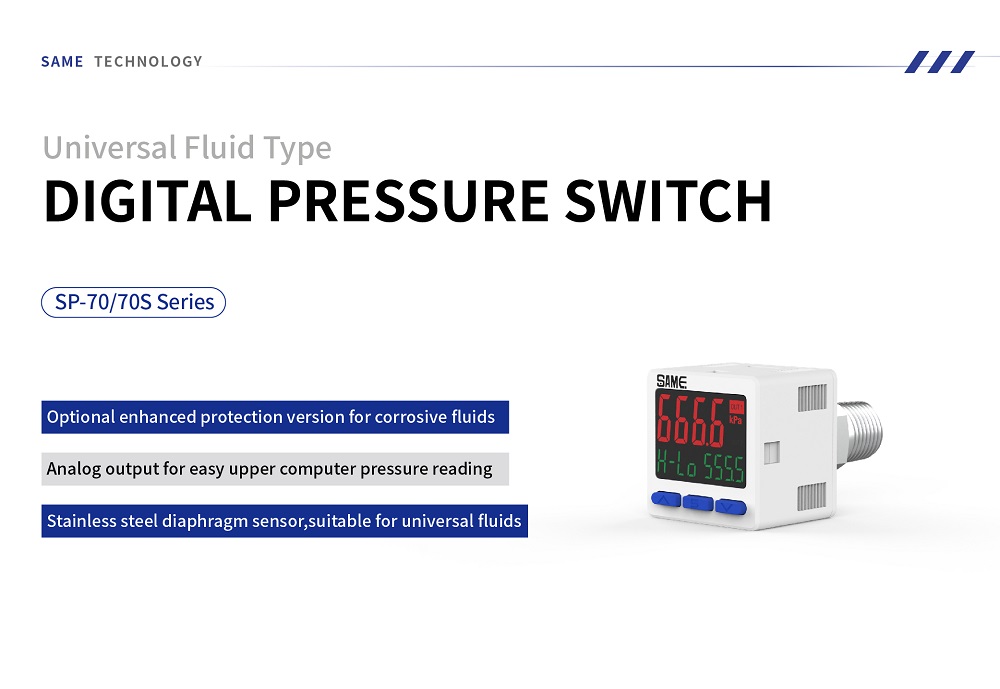

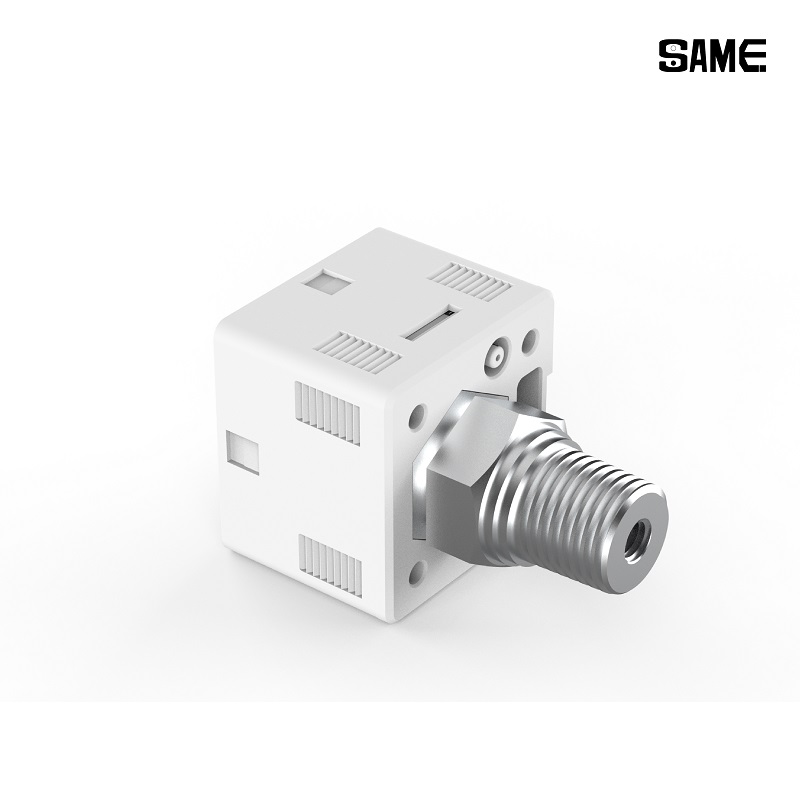

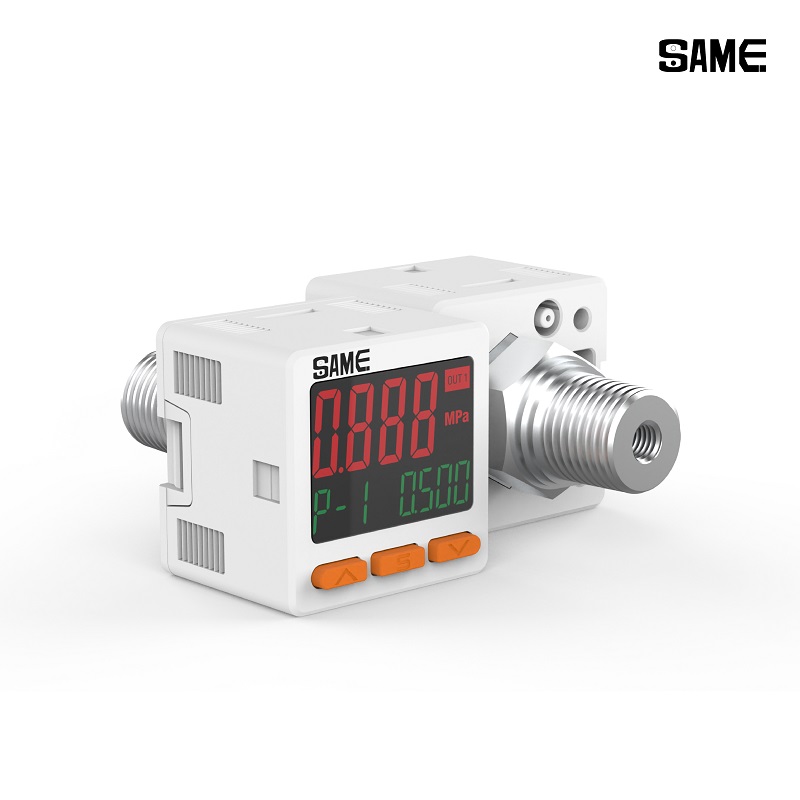

Conçu pour une automatisation industrielle polyvalente, ce pressostat numérique haute protection Utilisant une membrane robuste en acier inoxydable, ce dispositif assure une surveillance précise de la pression de l'eau, des huiles hydrauliques et de divers gaz. Son boîtier IP65 et ses options de sortie analogiques flexibles garantissent une gestion fiable des fluides, une étanchéité optimale et une intégration parfaite des données, même dans les environnements les plus exigeants.
Gamme de produits :
70:High Protection Universal Fluid Type | 70S:High Protection Universal Fluid & Corrosion Resistant TypeType de sortie de signal :
010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current outputPlage de pression d'entrée d'air :
C:-101.3~101.3kPa(Low pressure type) | P:-0.101~1.000MPa(High pressure type) | H:-0.101~2.5MPa(Ultra-high Pressure Type)Type de connexion :
R2:Internal M5+External R1/4 | R2L:Right-angle Elbow Bottom Outlet Port Internal M5 + External R1/4 | S:SCR face seal fitting compatible with VCR standardConçu pour la gestion exigeante des fluides industriels, le Pressostat numérique universel pour fluides série SP-70/70S Ce pressostat offre une précision et une fiabilité exceptionnelles. Doté d'un capteur à membrane robuste en acier inoxydable et d'un boîtier IP65, il est conçu pour la surveillance d'une grande variété de fluides, notamment l'eau, les huiles hydrauliques et divers gaz inertes. Grâce à ses taux de fuite ultra-faibles, ses options de sortie analogiques polyvalentes facilitant la lecture sur ordinateur et sa conception compacte et peu encombrante, il constitue la solution de contrôle idéale pour l'automatisation générale et les applications avec des fluides hautement corrosifs.

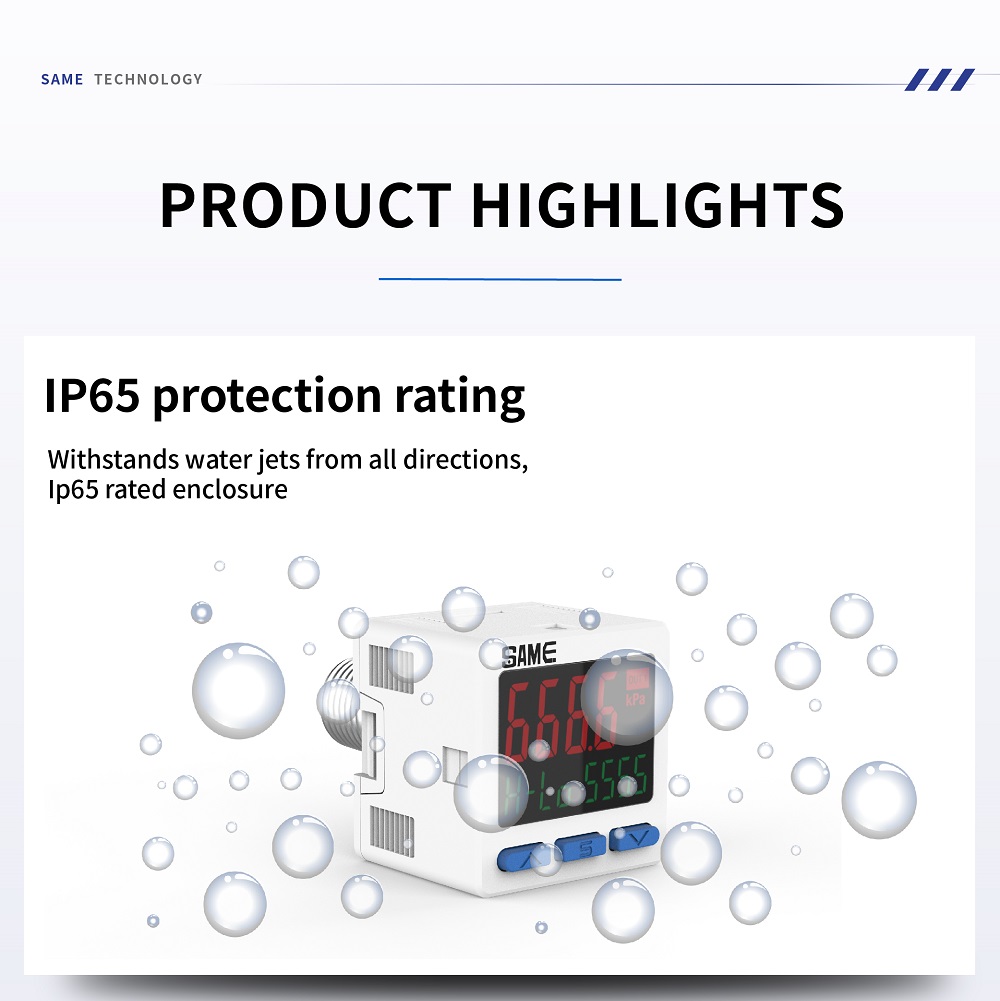

Résiste aux jets d'eau provenant de toutes les directions. Son boîtier IP65 garantit un fonctionnement durable et stable même dans les environnements industriels difficiles et humides.

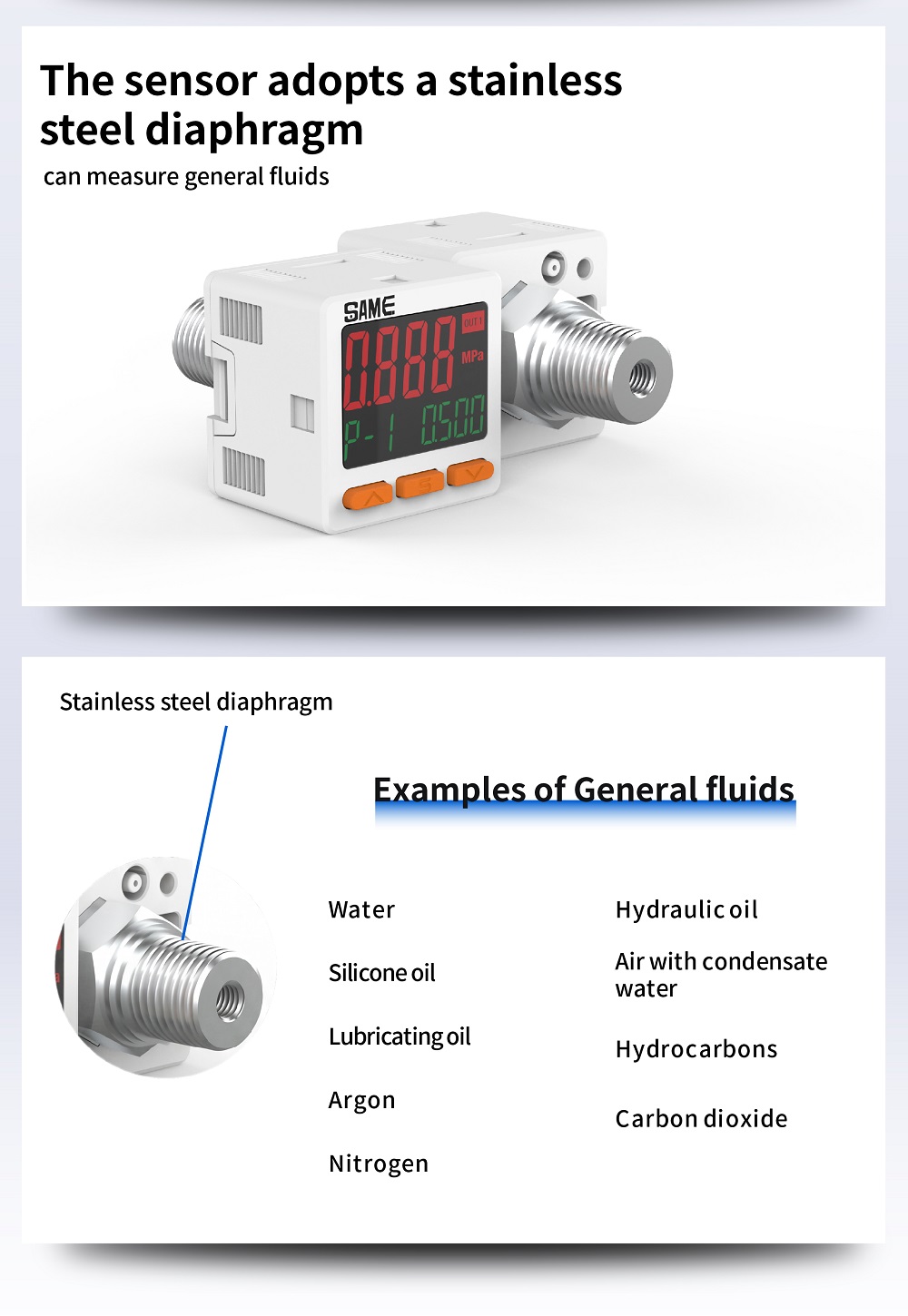

Le capteur est doté d'une membrane en acier inoxydable de haute qualité, ce qui lui permet de mesurer avec précision les fluides courants. Une version 70S optionnelle est disponible pour les fluides corrosifs.
L'ingénierie de précision permet d'atteindre un taux de fuite aussi faible que 1×10⁻⁵ Pa·m³/s (type à filetage R) et un taux exceptionnel de 1×10⁻¹⁰ Pa·m³/s (type à joint frontal SCR).
| 1. Gamme de produits | 70 : Fluide universel haute protection Années 70 : Type universel haute protection, résistant aux fluides et à la corrosion | |
| 2. Plage de pression d'air | C: -101,3 ~ 101,3 kPa (Type basse pression) P: -0,101 ~ 1,000 MPa (Type haute pression) | |
| 3. Type de sortie du signal | 010 : Sortie de tension analogique à 2 canaux NPN + 1 canal | 020 : Sortie de tension analogique à 2 canaux PNP + 1 canal |
| 011 : Sortie de courant analogique à 2 canaux NPN + 1 canal | 021 : Sortie de courant analogique à 2 canaux PNP + 1 canal | |
| 4. Type de connexion | R2 : M5 interne + R1/4 externe R2L : Coude à angle droit, orifice de sortie inférieur, M5 interne + R1/4 externe S: Raccord d'étanchéité SCR, compatible avec la norme VCR | |
| MODÈLE | Haute protection Type standard | Type de fluide universel | ||||
|---|---|---|---|---|---|---|
| (Basse pression) | (Haute pression) | (Basse pression) | (Haute pression) | (Ultra-haut) Type de pression) | ||
| Pression nominale gamme | -101,3~101,3 kPa | -0,101 à 1,000 MPa | -101,3~101,3 kPa | -0,101 à 1,000 MPa | -0,101 à 2,500 MPa | |
| Pression de réglage gamme | -105,0~105,0 kPa | -0,105 à 1,000 MPa | -105,0~105,0 kPa | -0,105 à 1,000 MPa | -0,105 à 2,500 MPa | |
| Résistance maximale pression | 500 kPa | 1,5 MPa | 500 kPa | 1,5 MPa | 5,0 MPa | |
| En vigueur Médias | Air filtré, Gaz non corrosif/ininflammable Conforme à la norme ISO 8573-1:2010[7:4:4] | Liquides ou gaz non corrosifs pour SUS304 et SUS316 | ||||
| Alimentation électrique tension | 12~24 V CC ±10 % | |||||
| Actuel consommation | ≤45 mA (sans charge) | |||||
| Afficher Résolution Sous Différent Pression Unités | kPa | 0,1 | - | 0,1 | - | - |
| MPA | - | 0,001 | - | 0,001 | 0,001 | |
| kgf/cm² | 0,001 | 0,01 | 0,001 | 0,01 | 0,01 | |
| bar | 0,001 | 0,01 | 0,001 | 0,01 | 0,01 | |
| psi | 0,01 | 0,1 | 0,01 | 0,1 | 0,1 | |
| mmHg | 0,1 | - | 0,1 | - | - | |
| pouceHg | 1 | - | 1 | - | - | |

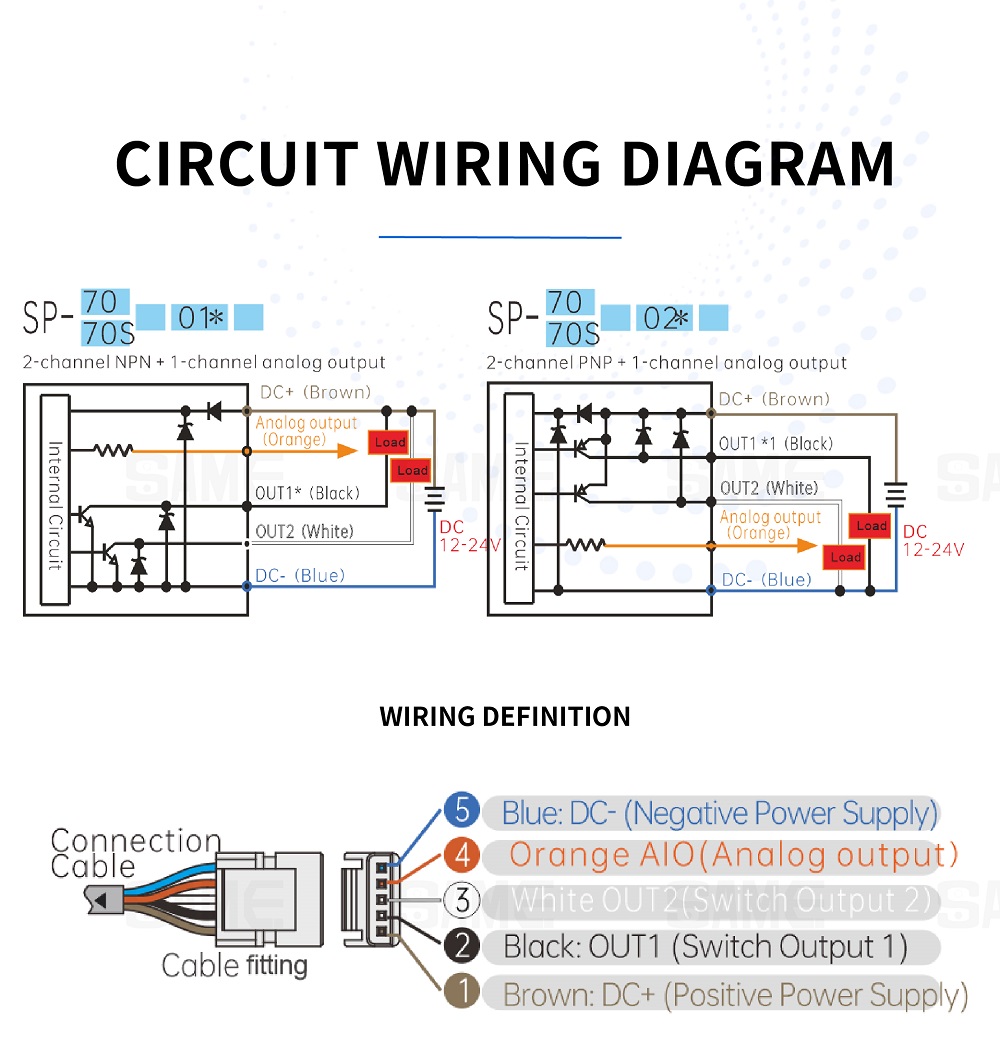

| Comparatif Sortie*1 | Sortie à collecteur ouvert NPN Courant de charge maximal : 100 mA Tension d'alimentation maximale : 30 V CC Chute de tension interne : 1,5 V ou moins | Sortie à collecteur ouvert PNP Courant de charge maximal : 100 mA Tension d'alimentation maximale : 24 V CC Chute de tension interne : 1,5 V ou moins | ||||
| Tension analogique Sortie*1 | Tension de sortie : 1 à 5 V ±2,5 % de la pleine échelle Linéarité : ±1 % de la pleine échelle Impédance de sortie : environ 1 kΩ | |||||
| Courant analogique sortie*1 | Courant de sortie : 4 à 20 mA ±2,5 % de la pleine échelle Linéarité : ±1 % de la pleine échelle Impédance de sortie : min. 50 Ω Résistance maximale : 300 Ω à 12 V, 600 Ω à 24 V | |||||
| Afficher Précision | ±2 % FS ±1 chiffre (Température de fonctionnement 25 ± 3 °C) | |||||
| Répétabilité | ±0,2 %FS ±2 chiffres | |||||
| temps de réponse | 2,0 ms, 50 ms, 100 ms 250 ms, 500 ms, 2000 ms Facultatif | 1 ms 2,0 ms, 50 ms, 100 ms 250 ms, 500 ms, 2000 ms (optionnel) | ||||
| Afficher | Affichage 3 couleurs (rouge/vert/jaune/orange) (fréquence d'échantillonnage : 4 fois/1 s) | |||||
| Temp. Caractéristiques | Pression détectée à ±2 % de la pleine échelle (25 °C) dans une plage de températures de 0 à 50 °C | |||||
| Opération Environnement | 0 à 50 °C (sans condensation ni givrage) ; 35 à 85 % HR (sans gouttelettes d'eau) | |||||
| Stockage Environnement | -10 à 50 °C (absence de condensation/givrage) ; 35 à 85 % HR (absence de gouttelettes d'eau) | |||||
| Protection | IP65 | |||||
| orifice de pression | Filetage femelle M5 | R2 : Ext 1/4, Int M5 Joint frontal S:SCR1/4, compatible avec les magnétoscopes 1/4 | ||||
| Poids | 70 g | 110 g | ||||
| Accessoires | 1 câble d'alimentation, 1 manuel d'utilisation | |||||

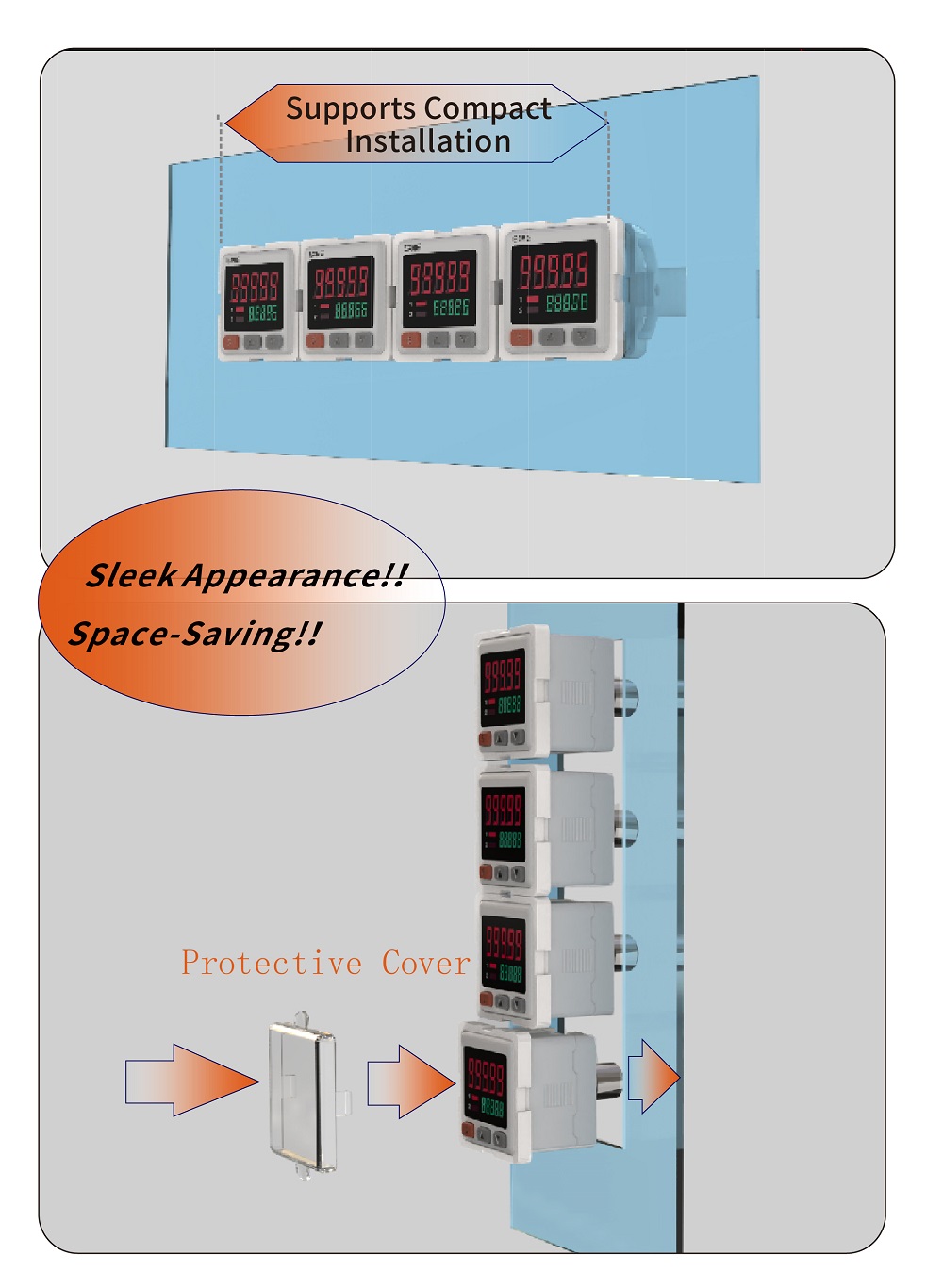

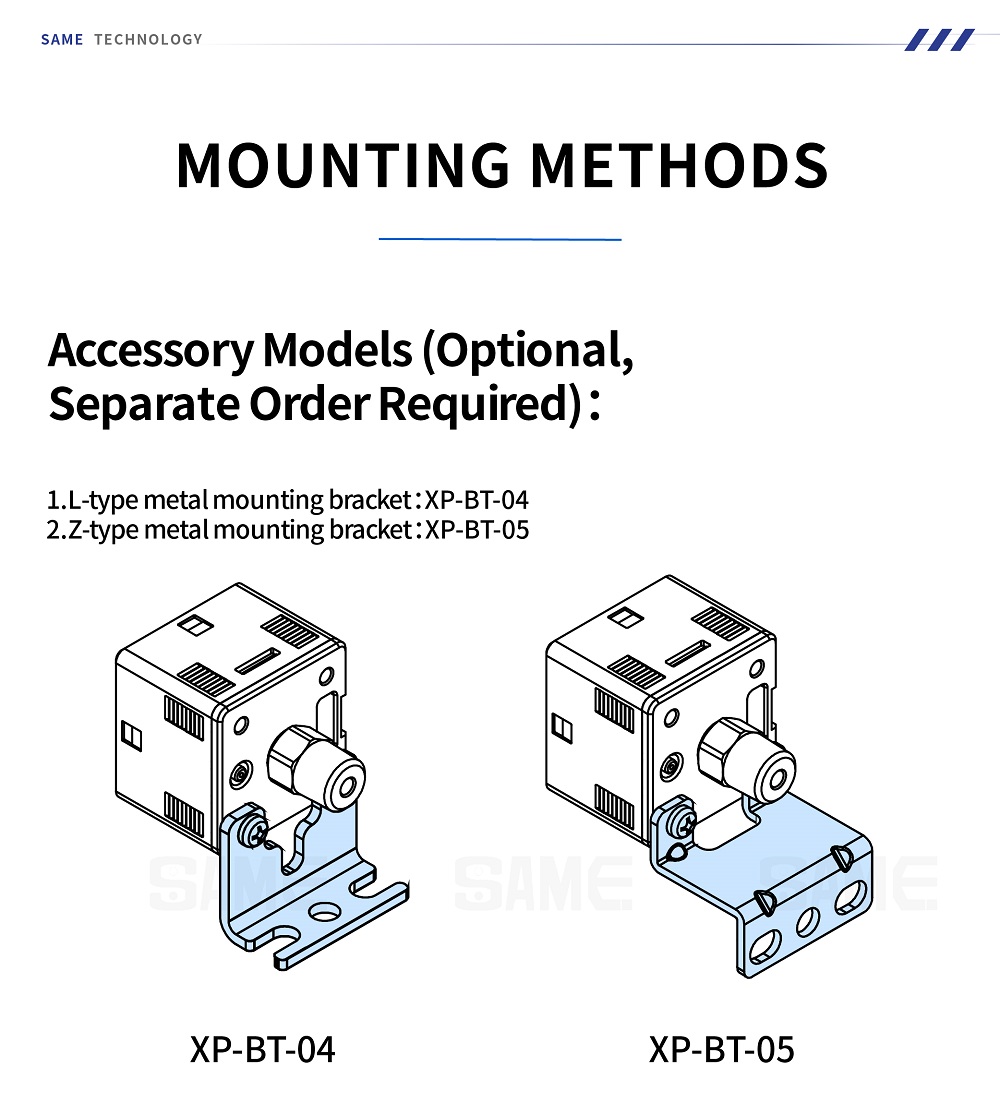

La série SP-70 permet une installation compacte, optimisant ainsi l'espace disponible. Les supports accessoires optionnels incluent le support en L (XP-BT-04), le support en Z (XP-BT-05) et le support de montage sur panneau (XP-PA-03) avec un élégant couvercle de protection.
Foire aux questions (FAQ)A : Le SP-70 est conçu pour une protection élevée contre les fluides universels courants. Le SP-70S est une version améliorée, spécialement conçue pour résister aux fluides hautement corrosifs et les mesurer en toute sécurité.
R : Oui, il est doté d'un boîtier de protection IP65, ce qui signifie qu'il résiste aux jets d'eau provenant de toutes les directions, le rendant extrêmement fiable dans les environnements industriels humides ou soumis à des lavages fréquents.
A : Le commutateur prend en charge les sorties de tension et de courant analogiques (ainsi que les sorties NPN/PNP à 2 canaux), permettant une lecture de pression continue et en temps réel et une intégration facile avec les systèmes PLC informatiques supérieurs.
