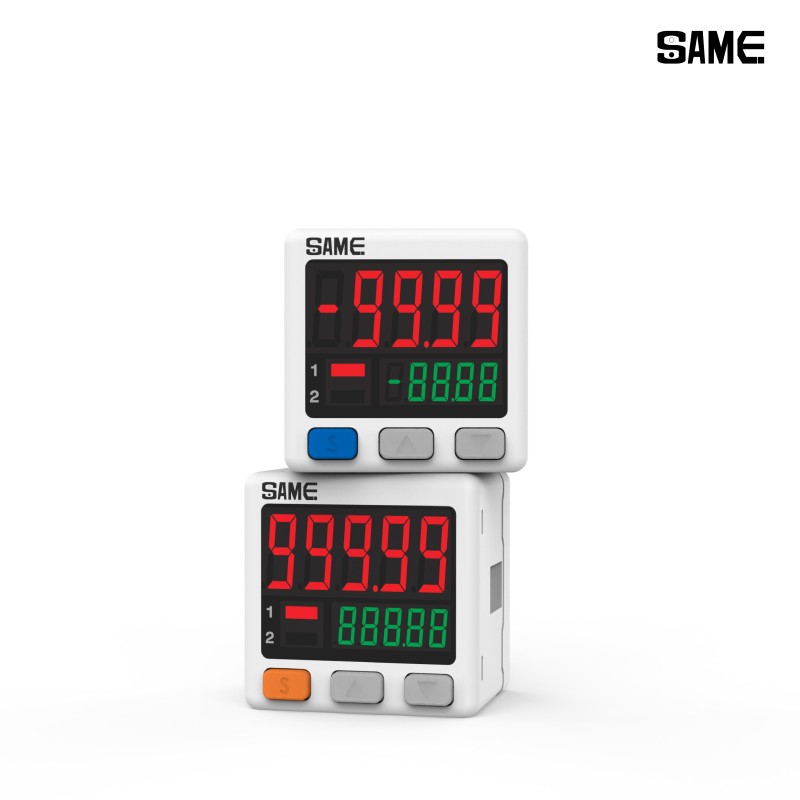

Doté d'un affichage LED à 5 chiffres et 7 segments amélioré, le Série SP-18 Il offre une résolution supérieure et des mesures de pression plus précises que les pressostats numériques classiques. Avec une précision de classe 0,5, une résolution jusqu'à 1 Pa et une répétabilité de ±0,05 % de la pleine échelle ±2 digits, il garantit des performances stables et fiables pour les applications de haute précision.
Gamme de produits :
18: High-precision Communication TypeType de sortie de signal :
010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current output | 030: 1-channel NPN + 1 set of RS485 communication | 031: 1-channel PNP + 1 set of RS485 communicationPlage de pression d'entrée d'air :
L: -10.00~10.00kPa (Small-range Model) | C: -100.00~100.00kPa (Low-pressure Model) | P: -100.00~999.99kPa (High-pressure Model)Type de raccord à pression d'air :
R: Internal M5 + external R1/8 fitting | C4H: Straight 4mm air tube fitting straight type | C6H: Straight 6mm air tube fitting straight type | C4L: Straight 4mm air tube fitting right-angle elbow | C6L: Straight 6mm air tube fitting right-angle elbowConçu spécifiquement pour répondre aux normes rigoureuses de l'Industrie 4.0 et du secteur des nouvelles énergies, Pressostat numérique de communication haute précision série SP-18 Redéfinissant la précision de détection, ce contrôleur avancé, doté d'un afficheur 7 segments à 5 chiffres amélioré, offre une résolution maximale exceptionnelle de 1 Pa (0,001 kPa), soit une précision supérieure aux solutions standard du marché. Grâce à sa précision de classe 0,5 et à sa compatibilité avec le protocole MODBUS, le SP-18 assure une surveillance pneumatique locale ultra-précise et une mise en réseau intelligente des données à l'échelle de l'entreprise.
Il est doté d'un écran LED amélioré à 5 chiffres et 7 segments (un chiffre de plus que les modèles standard), permettant aux opérateurs de surveiller les fluctuations de pression subtiles avec une clarté absolue et une profondeur visuelle inégalée.
Offre une précision globale exceptionnelle de classe 0,5 avec une répétabilité jusqu'à 0,05 % de la pleine échelle ± 2 digits. Prend en charge une résolution maximale de 0,001 kPa, idéale pour les processus de fabrication de précision critiques.
Il prend entièrement en charge le protocole MODBUS standard tout en conservant intelligemment une sortie de commutation discrète à 1 canal, comblant ainsi le fossé entre les déclencheurs de sécurité locaux et les systèmes de surveillance SCADA distants.
La plateforme de haute précision SP-18 offre un large éventail de configurations logiques intelligentes. Sélectionnez ci-dessous le code de spécification exact correspondant aux exigences de tolérance strictes de votre système de contrôle des fluides :
| Pression classification | (Type haute pression) | (Type basse pression) | (Type micro-pression) |
| Évalué Plage de pression | -100,00 à 999,99 kPa | -101,3~101,3 kPa | -10 000 à 10 000 kPa |
| Paramètre Plage de pression | -100,00 à 999,99 kPa | -101,3~101,3 kPa | -10 000 à 10 000 kPa |
| Maximum Pression d'épreuve | 1,5 MPa | 200 kPa | 20 kPa |
| Gaz applicable | Gaz propre non corrosif | ||
| Alimentation Tension | 12~24 V CC ±10 % | ||
| Actuel Consommation | 45 mA max. (À vide) | ||
| Sortie de commutation [Note]*1 | Sortie du collecteur ouvert NPN : max courant de charge 100 mA, alimentation max. tension 30 V CC, tension interne chute ≤ 1,5 V Sortie à collecteur ouvert PNP : max courant de charge 100 mA, alimentation max. tension 24 V CC, tension interne chute ≤ 1,5 V | ||
| Tension analogique Sortir [Note]*1 | Aucun | ||
| Courant analogique Sortir [Note]*1 | Aucun | ||
| MODBUS Fonction [Note]*2 | Oui | ||
| Afficher Précision | ±0,5 % de la pleine échelle ±2 chiffres (à une température de fonctionnement de 25 ± 3 °C) | ||
| Répétabilité | ±0,05%F S. ±2 chiffres | ||
| Temps de réponse | 10 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms (optionnel) | ||
| Afficher | Affichage tricolore (rouge, orange, vert) avec une fréquence d'échantillonnage de 4 Hz. | ||
| Température Caractéristiques | Répétabilité à 0,5 % de la pleine échelle, température de référence 25 °C, plage d'application 0 à 50 °C | ||
| Opération Environnement | 0 à 50°C (sans condensation ni gel) | ||
| Stockage Environnement | -10 à 50°C (sans condensation ni gel) 35 à 85 % HR (sans rosée) | ||
| Protection Notation | IP40 | ||
| Connexion Taille du port | R : externe 1/8 interne M5 Raccord droit C4H pour tube de 4 mm, type droit Raccord coudé droit C4L pour tube de 4 mm Raccord droit C6H pour tube de 6 mm, type droit Raccord coudé droit C6L pour tube de 6 mm | ||
| Poids | Environ 85 g, câble d'alimentation inclus | ||
| Accessoires | Un câble d'alimentation avec bornes et un manuel d'instructions inclus. | ||

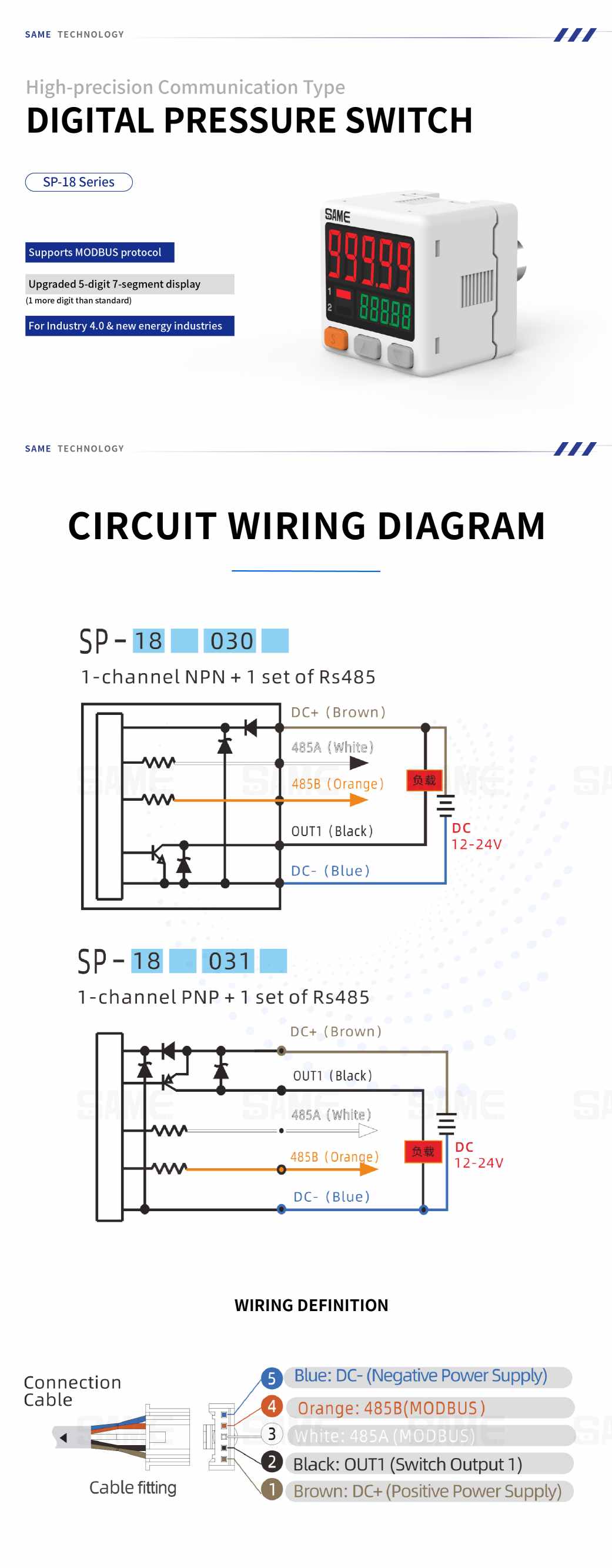

Pour les modèles équipés d'une communication MODBUS, la topologie du réseau dépend d'une polarisation RS485 correcte. Assurez-vous que les fils blanc (485A) et orange (485B) sont correctement connectés afin de garantir une lecture et une configuration à distance stables depuis votre ordinateur central.
Définitions des câblages et accessoires de support :
Le SP-18 élimine la barrière entre la mécanique des fluides localisée et les lacs de données à l'échelle de l'entreprise, ce qui s'avère essentiel pour les vastes ateliers de fabrication de haute précision :

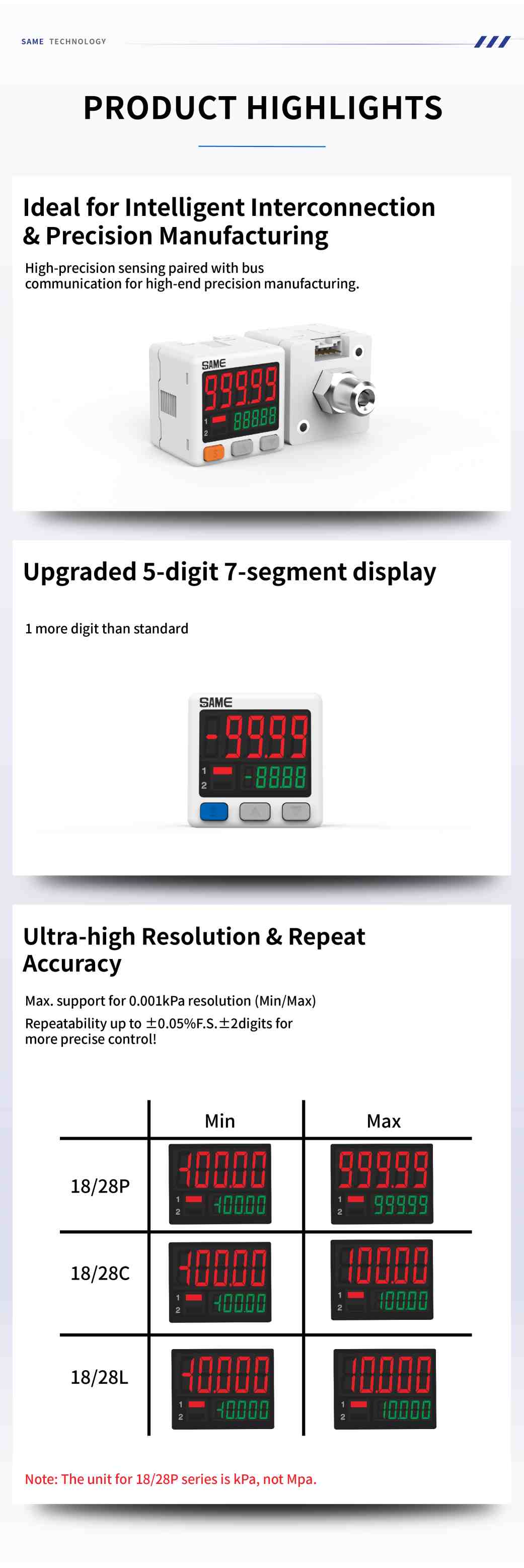

A : Grâce à l'ajout d'un cinquième chiffre à l'afficheur 7 segments, la série SP-18 dépasse les limites de résolution des commutateurs standard, permettant ainsi d'afficher des mesures jusqu'à une résolution maximale de 1 Pa (0,001 kPa). Ceci est essentiel pour des réglages de micropression ultra-précis.
A : Afin d'exploiter pleinement le format d'affichage étendu à 5 chiffres sans perte de précision, la série 18P affiche les plages de pression élevées jusqu'à 999,99 kPa au lieu d'arrondir en MPa. Ceci garantit un suivi précis sur l'ensemble du spectre des hautes pressions.
A: Les modèles 030 et 031, par exemple, offrent une communication RS485 pour l'enregistrement des données, tout en conservant une sortie physique NPN ou PNP à un canal. Cette sortie garantit un déclenchement matériel local de sécurité permanent pour des coupures rapides, quel que soit l'état du réseau.
