Informations sur le produit

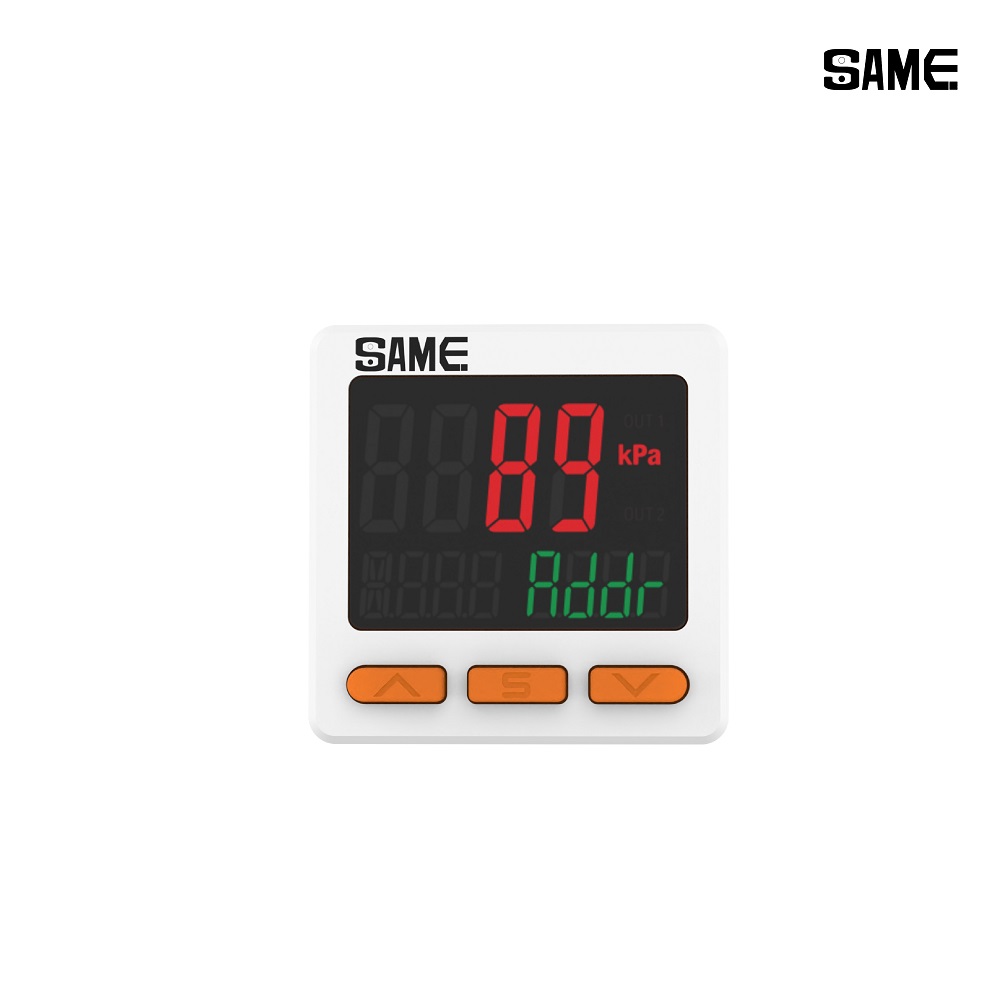

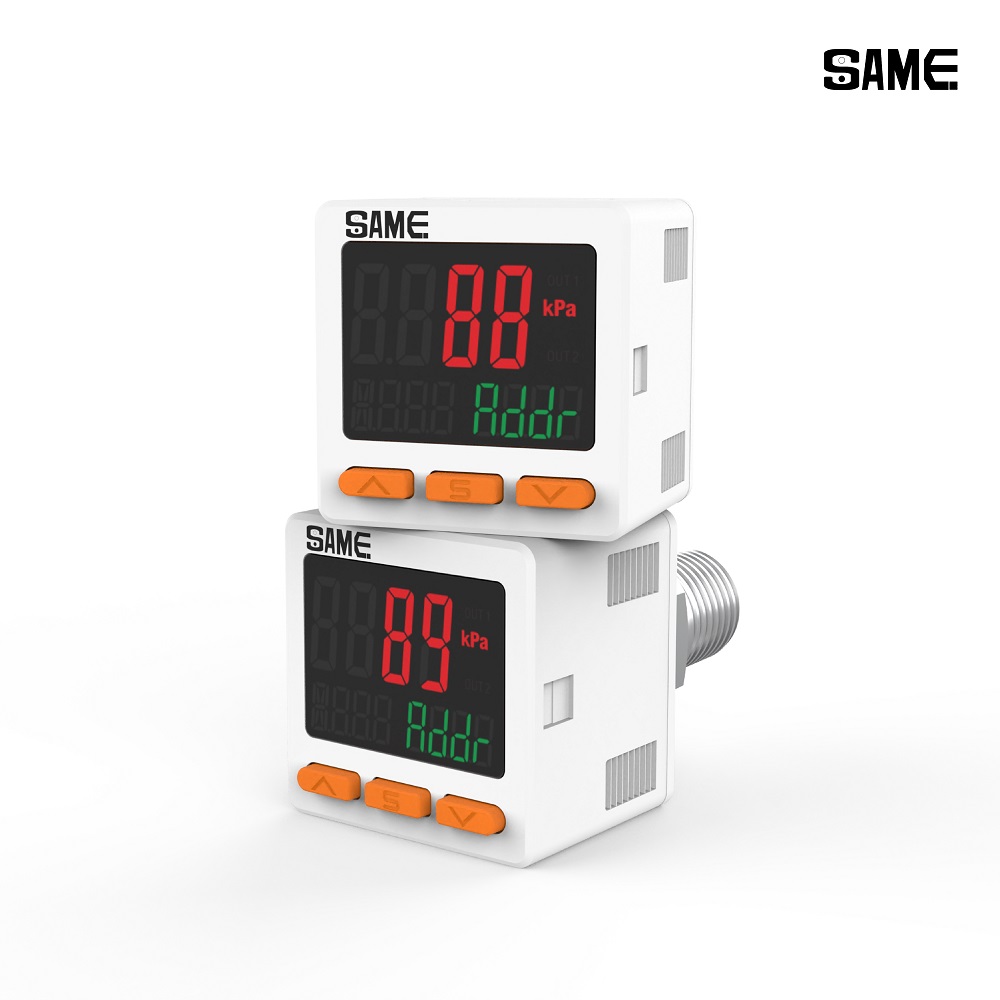

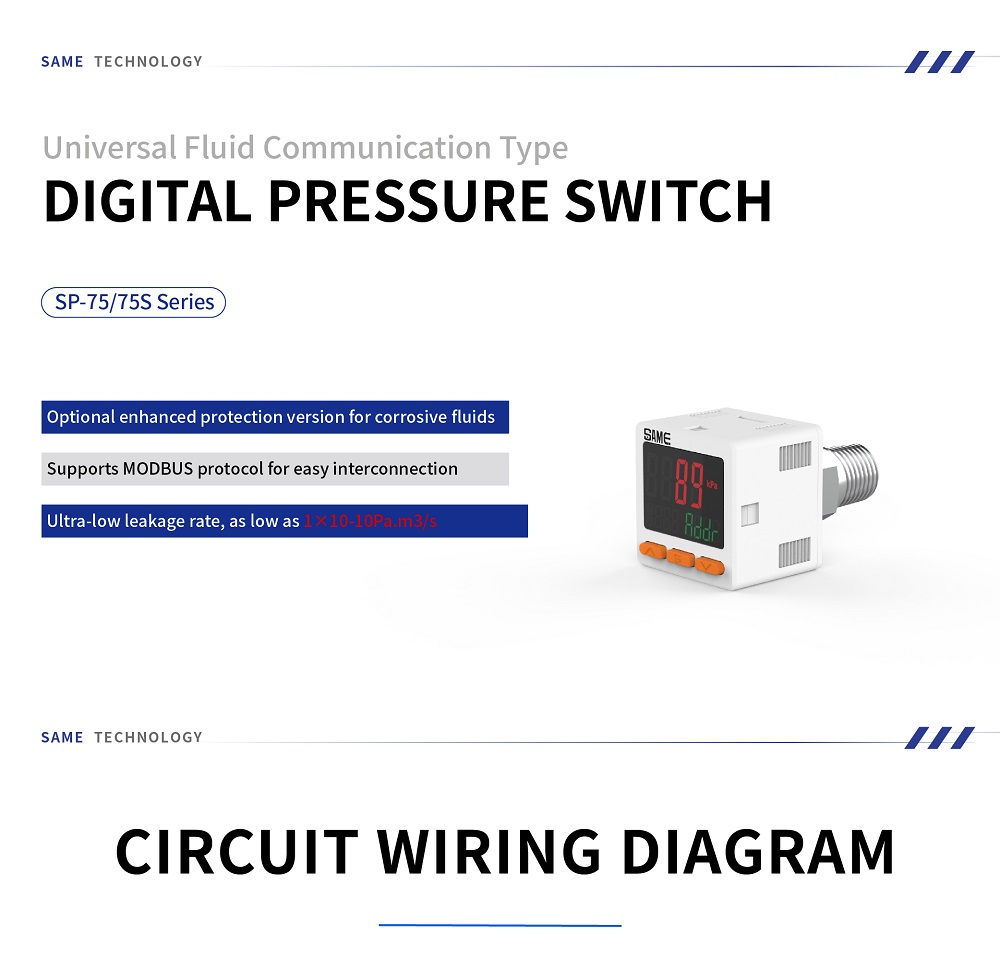

Pressostat numérique universel à communication fluide IP65 (série SP-75/75S)

Conçu pour les réseaux industriels avancés, ce Pressostat numérique universel pour fluides, indice de protection IP65 Ce dispositif utilise un diaphragme robuste en acier inoxydable pour assurer une surveillance précise des fuites, même minimes, pour les fluides courants et corrosifs. Grâce à sa communication MODBUS RS485 standard, il permet l'interconnexion de jusqu'à 32 unités, garantissant ainsi une acquisition de données hautement fiable et une intégration simplifiée avec l'ordinateur de votre système d'automatisation.

  • Type de sortie de signal :

    030: 1-channel NPN + 1 set of RS485 communication | 031: 1-channel PNP + 1 set of RS485 communication
  • Plage de pression d'entrée d'air :

    C:-101.3~101.3kPa(Low pressure type) | P:-0.101~1.000MPa(High pressure type) | H:-0.101~2.5MPa(Ultra-high Pressure Type)
  • Type de connexion :

    R2:Internal M5+External R1/4 | R2L:Right-angle Elbow Bottom Outlet Port Internal M5 + External R1/4 | S:SCR face seal fitting compatible with VCR standard

Présentation du produit

Conçue comme une solution haute performance pour la mise en réseau des usines intelligentes, Pressostat numérique universel pour communication fluide série SP-75/75S Ce pressostat intelligent combine une mesure précise des fluides avec une intégration numérique avancée. Doté d'une membrane robuste en acier inoxydable et d'un boîtier IP65, il assure une surveillance précise des fluides courants et corrosifs avec une étanchéité optimale. Compatible avec le protocole standard MODBUS RS485, il permet l'interconnexion aisée de jusqu'à 32 unités, garantissant une acquisition de données fluide, un débogage à distance et une intégration simplifiée avec l'ordinateur de bord de vos systèmes d'automatisation industrielle.

Points forts du produit

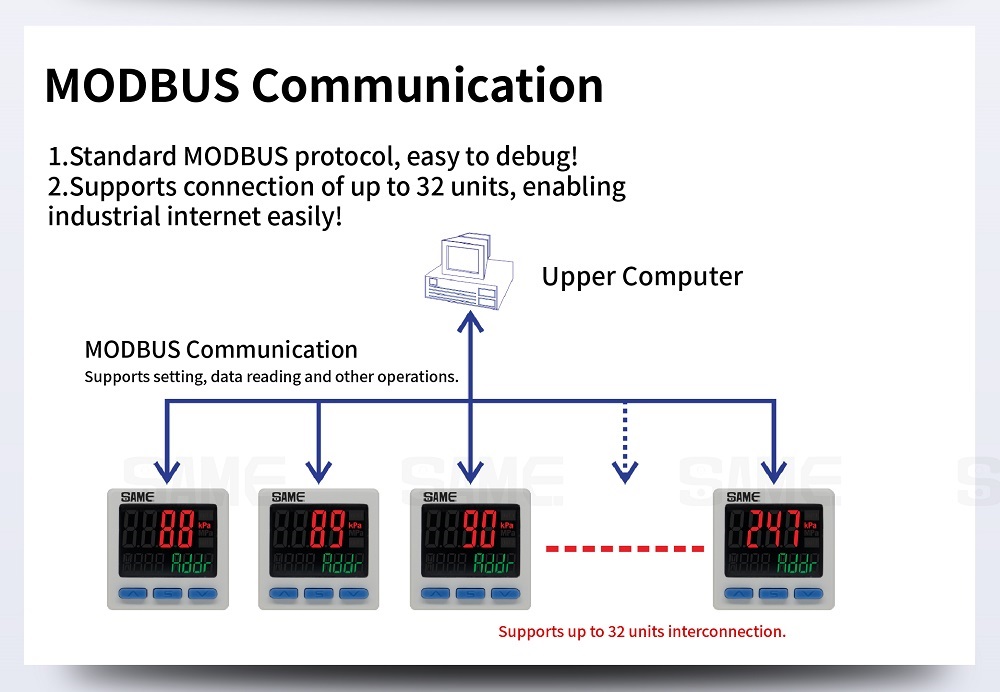

Communication MODBUS standard

L'interface RS485 intégrée prend en charge le protocole MODBUS standard. Elle permet de déboguer et d'interconnecter facilement jusqu'à 32 unités, créant ainsi un réseau industriel pour la lecture et la configuration centralisées des données.

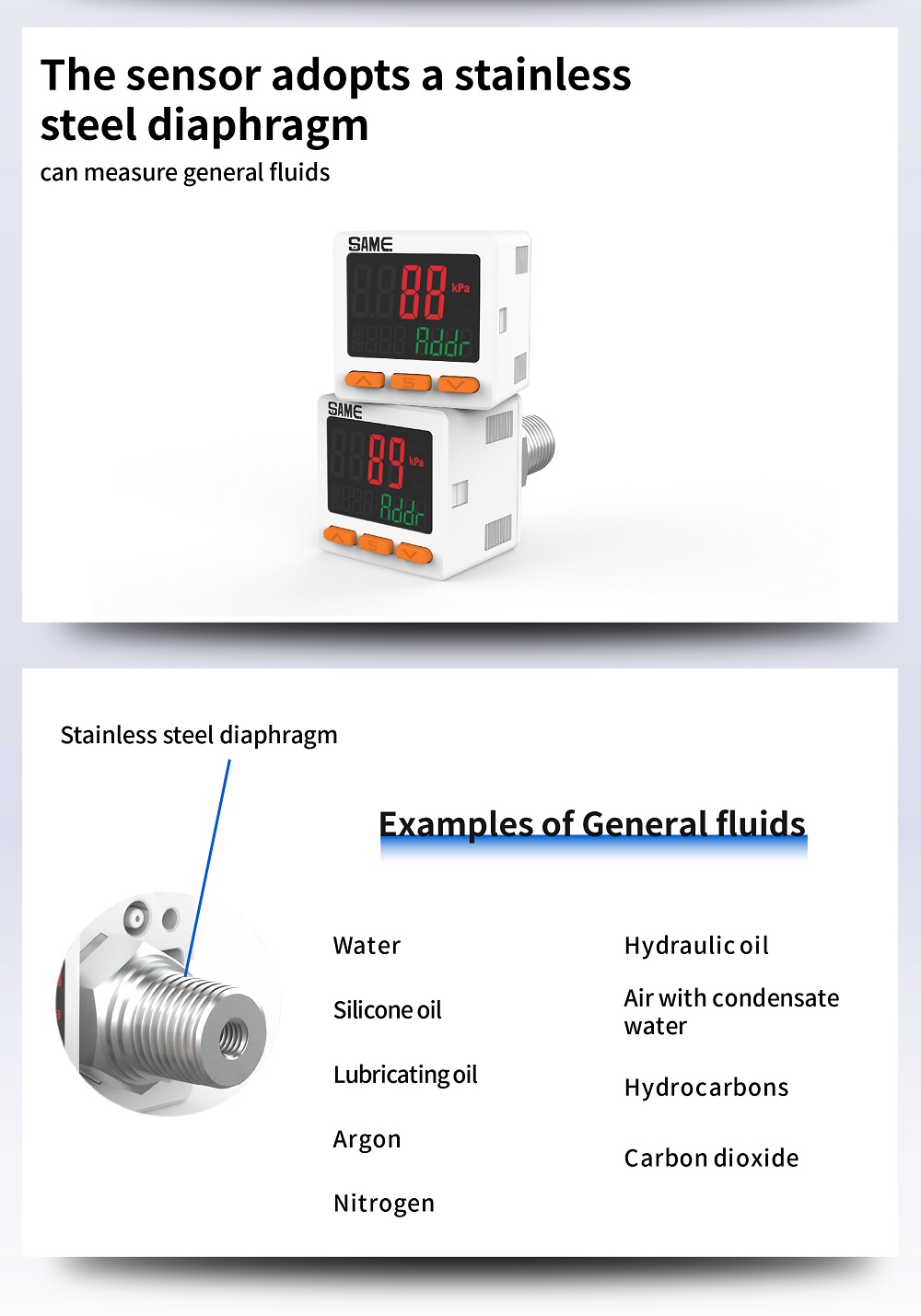

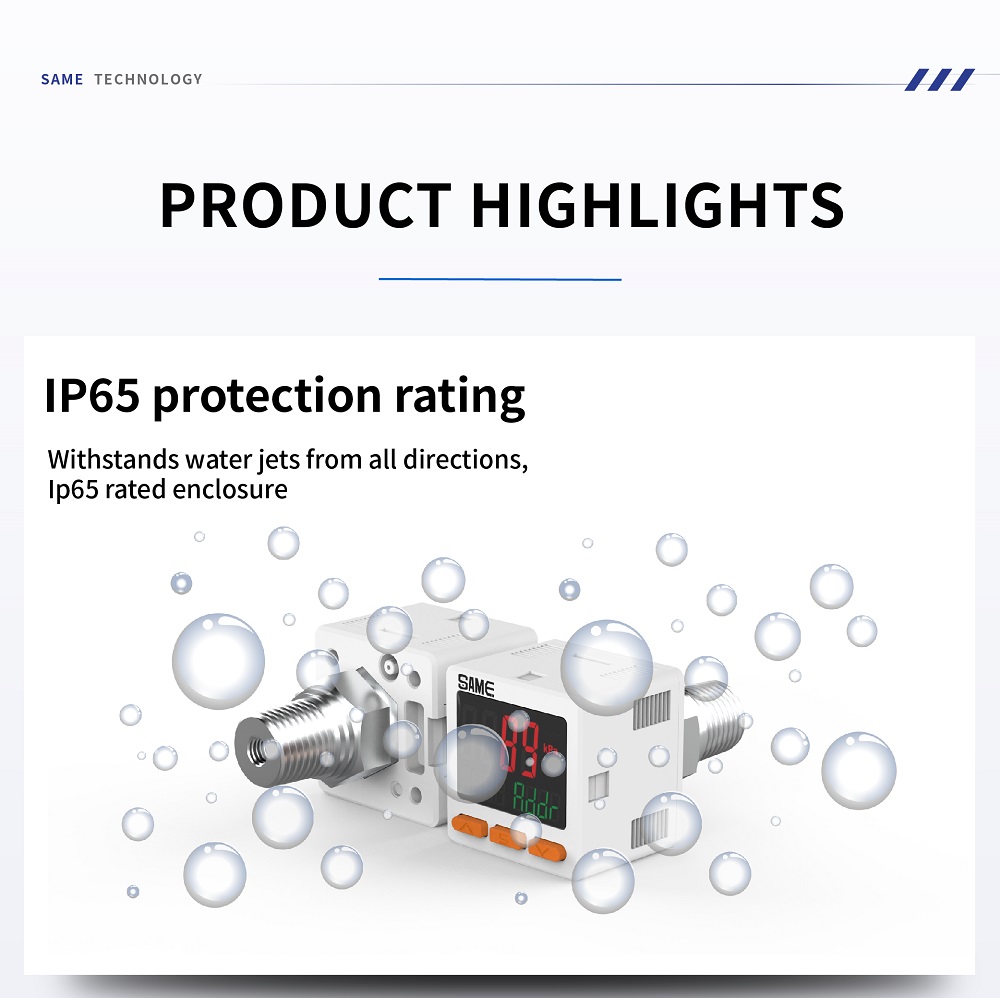

Diaphragme en acier inoxydable et IP65

Le capteur est doté d'une membrane robuste en acier inoxydable pour une mesure précise des fluides courants. Son boîtier IP65 résiste aux jets d'eau, garantissant sa stabilité même dans des environnements difficiles.

Taux de fuite ultra-faible

Conçu pour le contrôle critique des fluides, atteignant un taux de fuite aussi faible que 1×10⁻¹⁰ Pa·m³/s (avec raccord à joint frontal SCR), idéal pour les applications de semi-conducteurs et de gaz de haute pureté.

Universal Fluid Communication Digital Pressure Switch Universal Fluid Communication Digital Pressure SwitchRS485 Output Digital Pressure Switch

Méthode de sélection de modèle

1. Gamme de produits75 : Fluide universel haute protection
75S : Type universel haute protection, résistant aux fluides et à la corrosion
2. Plage de pression d'air

C: -101,3 ~ 101,3 kPa (Type basse pression)

P: -0,101 ~ 1,000 MPa (Type haute pression)

H: -0,101 ~ 2,5 MPa (Type ultra-haute pression)

3. Type de sortie du signal

030 : 1 canal NPN + 1 ensemble de communication RS485

031 : 1 canal PNP + 1 ensemble de communication RS485

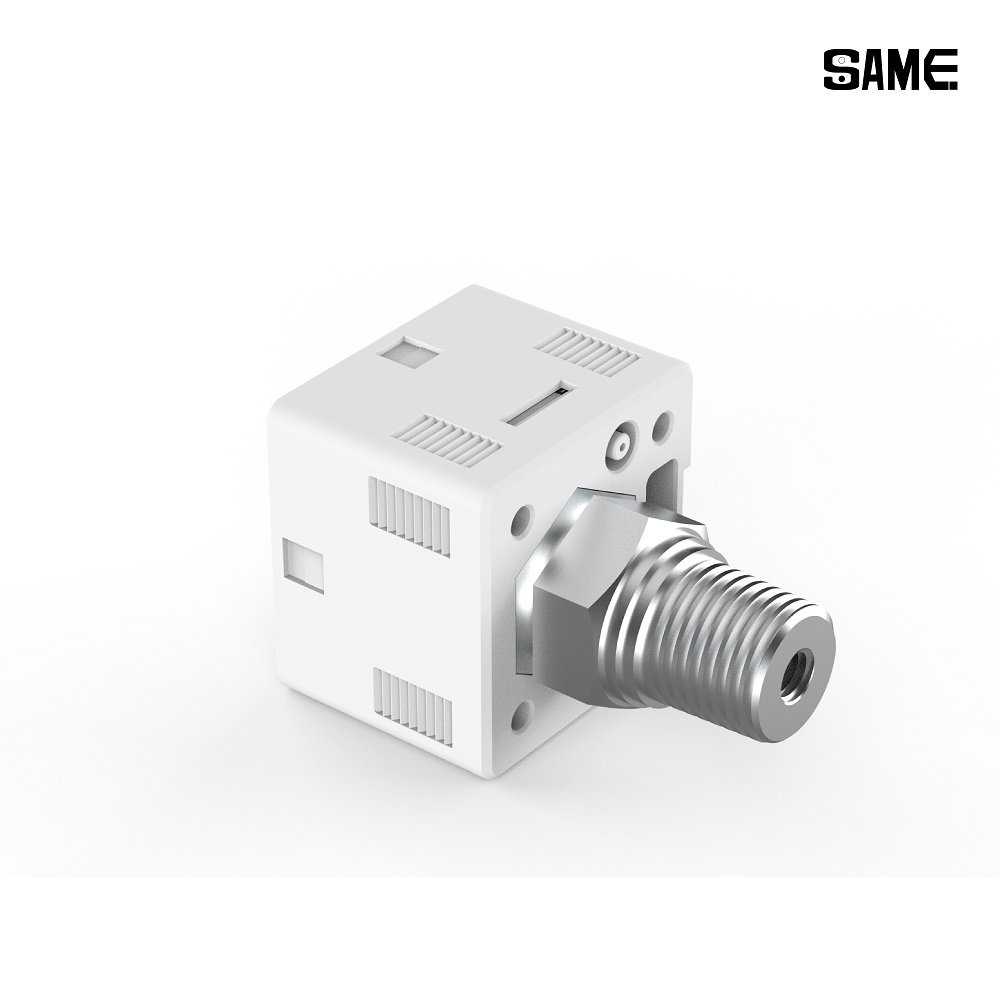

4. Type de connexionR2 : M5 interne + R1/4 externe
R2L : Coude à angle droit, orifice de sortie inférieur, M5 interne + R1/4 externe
S: Raccord d'étanchéité SCR, compatible avec la norme VCR

Spécifications techniques détaillées

MODÈLEHaute protection
Type de gaz universel
Haute protection
Type de fluide universel
(Basse pression)(Haute pression)(Basse pression)(Haute pression)(Ultra-haut)
Type de pression)
Pression nominale
gamme
-101,3~101,3 kPa-0,101 à 1,000 MPa-101,3~101,3 kPa-0,101 à 1,000 MPa-0,101 à 2,500 MPa
Pression de réglage
gamme
-105,0~105,0 kPa-0,105 à 1,000 MPa-105,0~105,0 kPa-0,105 à 1,000 MPa-0,105 à 2,500 MPa
Résistance maximale
pression
500 kPa1,5 MPa500 kPa1,5 MPa5,0 MPa
En vigueur
Médias
Air filtré,
Gaz non corrosif/ininflammable
Conforme à la norme 1508573-1:2010[7:4:4]
Liquides ou gaz non corrosifs pour
SUS304 et SUS316
Alimentation électrique
tension
12~24 V CC ±10 %
Actuel
consommation
≤45 mA (sans charge)
Afficher
Résolution
Sous
Différent
Pression
Unités
kPa0,110,111
MPA-0,001-0,0010,001
kgf/cm20,0010,010,0010,010,01
bar0,0010,010,0010,010,01
psi0,010,10,010,10,1
mmHg0,1-0,1--
pouceHg1-1--
Comparatif
Sortie*1
Sortie à collecteur ouvert NPN
Courant de charge maximal : 100 mA
Tension d'alimentation maximale : 30 V CC
Chute de tension interne : 1,5 V ou moins
Sortie à collecteur ouvert PNP
Courant de charge maximal : 100 mA
Tension d'alimentation maximale : 24 V CC
Chute de tension interne : 1,5 V ou moins
MODBUS
Fonction *2
Oui
Afficher
Précision
±2 % FS
±1 chiffre (Température de fonctionnement 25 ± 3 °C)
Répétabilité±0,2 %FS
±2 chiffres
temps de réponse2,0 ms, 50 ms, 100 ms
250 ms, 500 ms, 2000 ms
3000 ms, 5000 ms (optionnel)
AfficherAffichage 3 couleurs (rouge/vert/jaune/orange) (fréquence d'échantillonnage : 4 fois/1 s)
Temp.
Caractéristiques
Pression détectée à ±2 % de la pleine échelle (25 °C) dans une plage de températures de 0 à 50 °C
Opération
Environnement
0 à 50 °C (sans condensation ni givrage) ; 35 à 85 % HR (sans gouttelettes d'eau)
Stockage
Environnement
-10 à 50 °C (absence de condensation/givrage) ; 35 à 85 % HR (absence de gouttelettes d'eau)
ProtectionIP65
orifice de pressionFiletage femelle M5R2 : Ext 1/4, Int M5
Joint frontal S:SCR1/4, compatible avec les magnétoscopes 1/4
Poids70 g110 g
Accessoires1 câble d'alimentation, 1 manuel d'utilisation

Exemples de fluides généraux pris en charge

  • • Eau
  • • Huile hydraulique
  • • Air avec de l'eau condensée
  • • Huile de silicone
  • • Huile lubrifiante
  • • Hydrocarbures
  • • Argon
  • • Azote
  • • Dioxyde de carbone

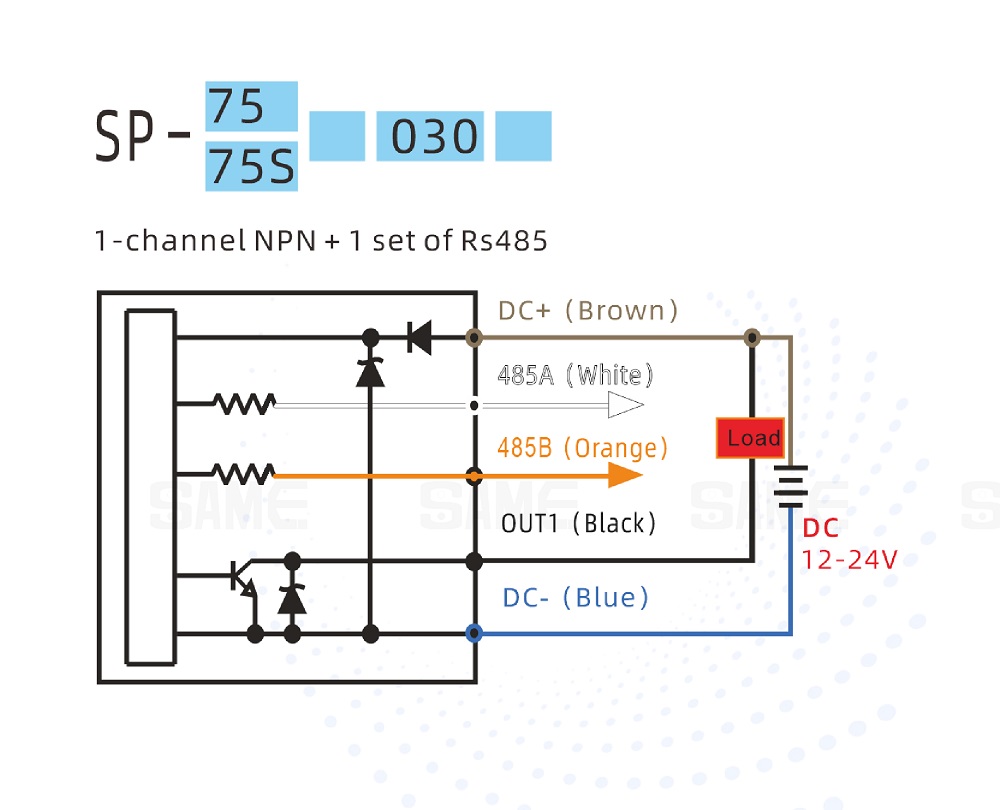

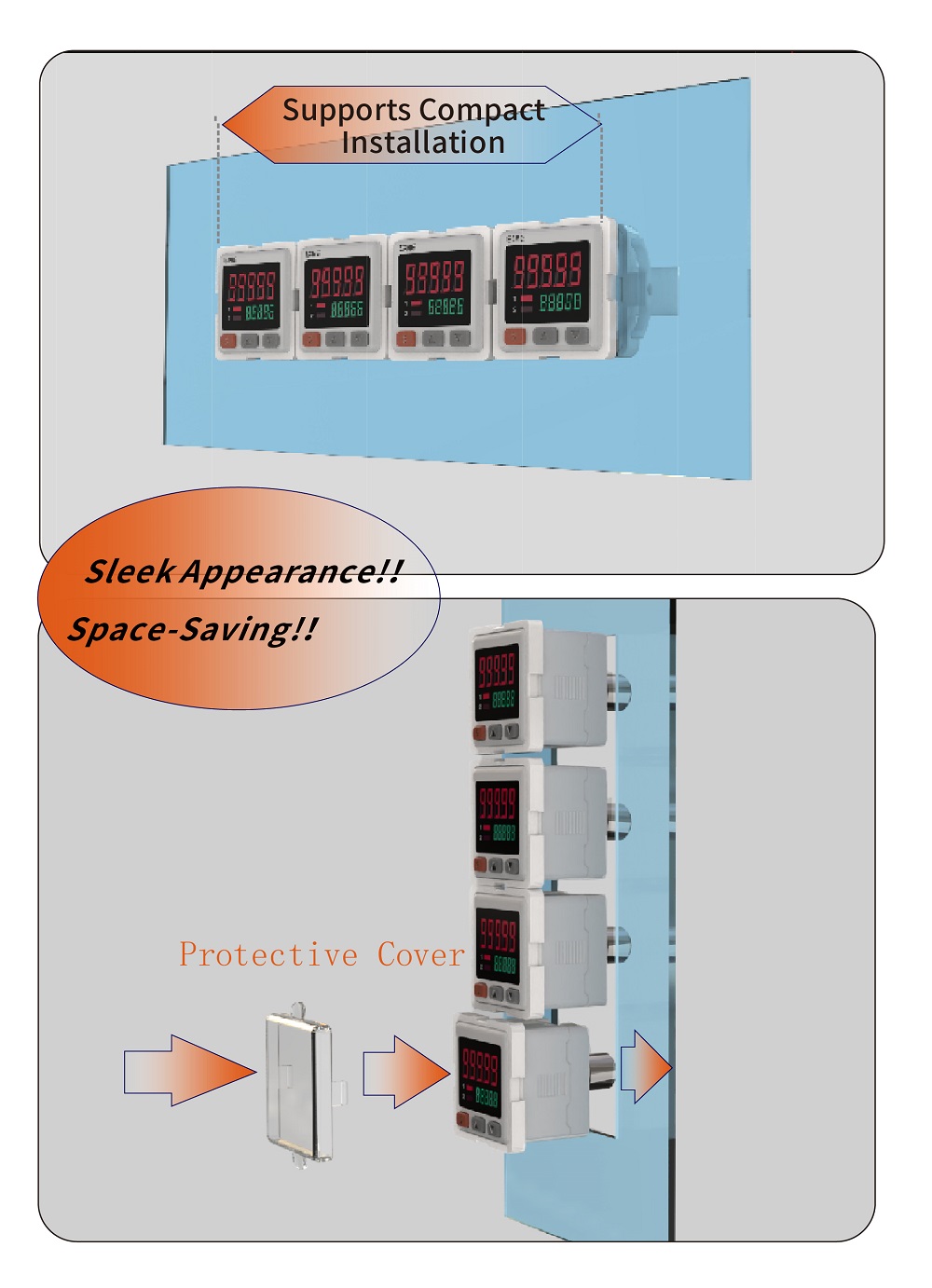

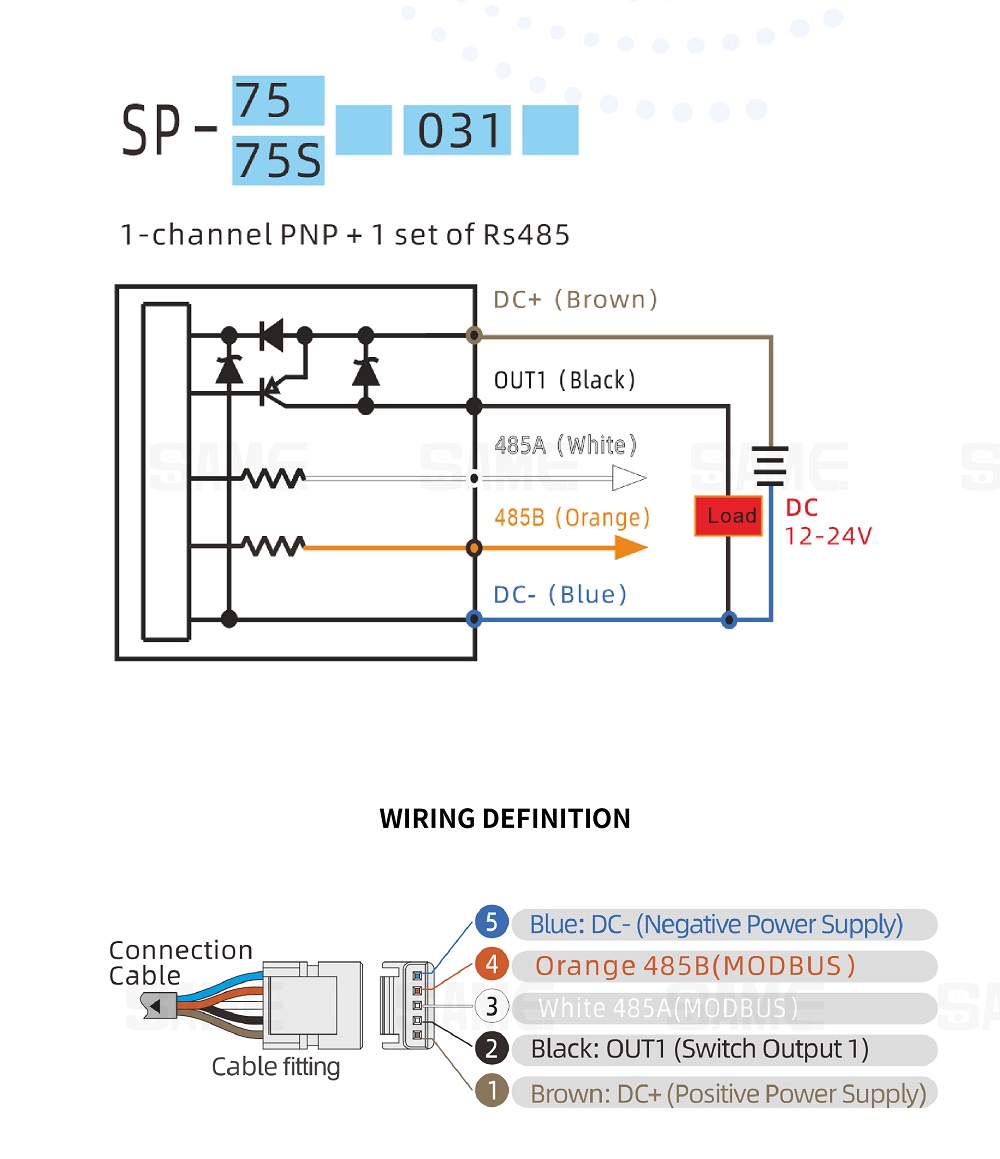

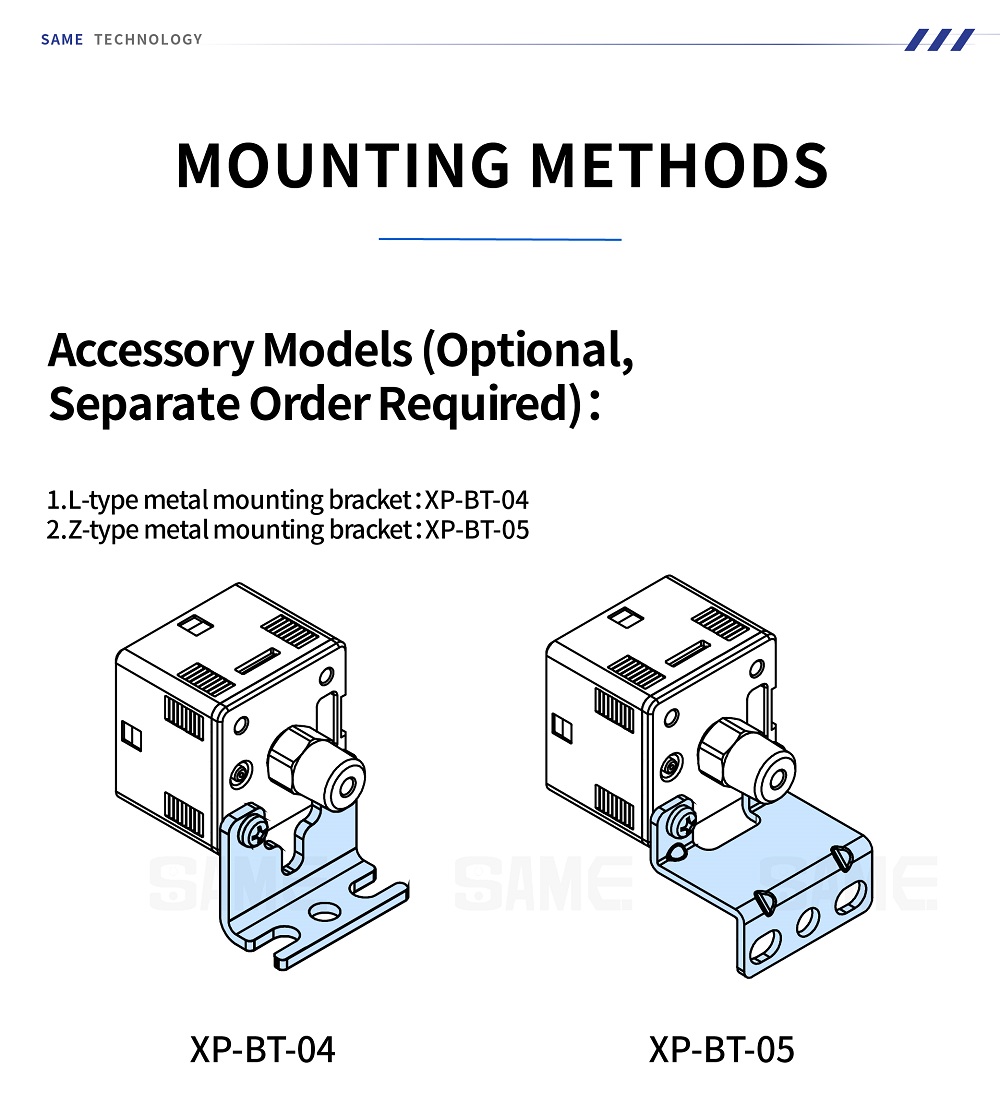

Schéma de câblage et méthodes de montage

La série SP-75 permet une installation compacte et dispose d'un câblage dédié pour l'intégration RS485 (MODBUS). Veillez à connecter correctement les fils orange (485B) et blanc (485A) pour une communication réseau stable.

  RS485 Output Digital Pressure Switch RS485 Output Digital Pressure Switch RS485 Output Digital Pressure Switch RS485 Output Digital Pressure Switch Pressure switch dimensions and mounting

Scénarios d'application

Automatisation des usines intelligentes (IoT) Utilisez MODBUS RS485 pour interconnecter jusqu'à 32 commutateurs, permettant une surveillance centralisée de la pression et une configuration à distance des paramètres via un automate programmable ou des ordinateurs supérieurs.
Semiconducteurs et gaz de haute pureté L'option de joint d'étanchéité SCR offre un taux de fuite ultra-faible (1×10⁻¹⁰ Pa·m³/s), assurant une précision absolue pour la manipulation de l'argon, de l'azote et des gaz critiques.
Traitement centralisé de l'eau Elle combine une étanchéité IP65 avec la connectivité numérique, permettant une surveillance en temps réel des pipelines depuis une salle de contrôle centrale sans contrôles manuels sur site.
Contrôle des produits chimiques et des fluides corrosifs La version 75S améliorée mesure en toute sécurité les milieux agressifs tout en fournissant en continu des données aux opérateurs, optimisant ainsi la sécurité et l'efficacité du processus.
Application Image 1 Application Image 2 Application Image 3 Application Image 4 Application Image 5 Application Image 6

Foire aux questions (FAQ)

Q : Combien d'appareils peuvent être connectés via le réseau MODBUS RS485 ?

A: La série SP-75 prend en charge la communication MODBUS standard, vous permettant d'interconnecter facilement jusqu'à 32 unités sur un seul réseau pour la lecture et la configuration centralisées des données.

Q : Quelle est la principale différence entre les séries SP-75 et SP-75S ?

A : Le SP-75 est conçu pour une protection élevée contre les fluides universels courants. Le SP-75S est la version améliorée, fabriquée avec des matériaux de pointe pour résister aux fluides hautement corrosifs et les mesurer avec précision.

Q : Ce pressostat numérique peut-il être utilisé dans des environnements humides ou extérieurs ?

R : Oui, il est doté d'un boîtier de protection IP65, ce qui signifie qu'il est parfaitement protégé contre la poussière et résiste aux jets d'eau provenant de toutes les directions, garantissant ainsi sa fiabilité dans les environnements industriels humides.
