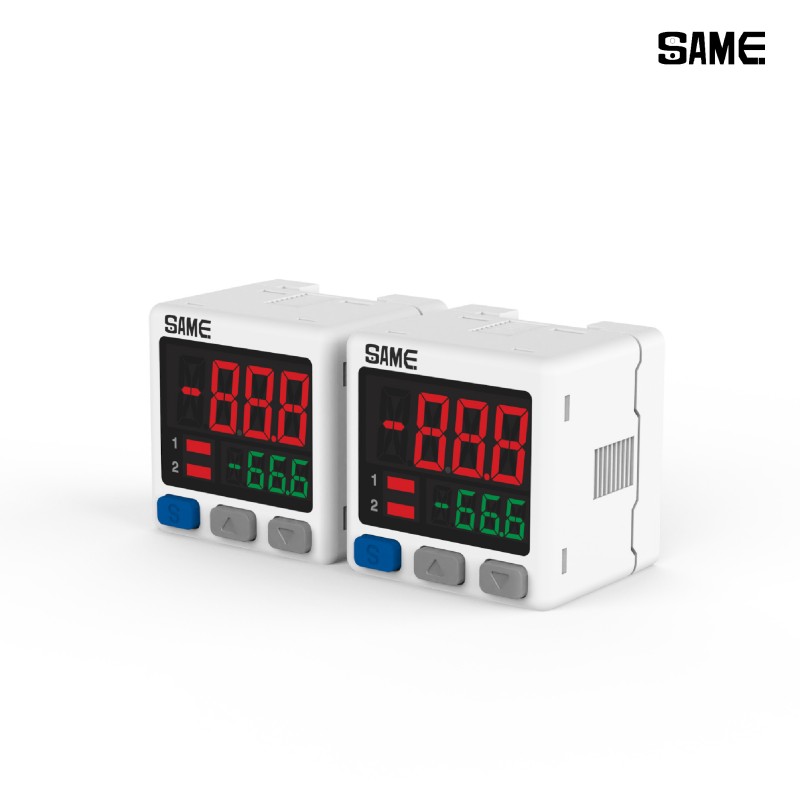

La série SCP-01 est une contrôleur de pression numérique compact Conçu pour une surveillance précise de la pression et un contrôle intelligent dans les applications d'automatisation industrielle, ce contrôleur est doté d'un double écran LED tricolore qui affiche clairement la pression en temps réel et permet un réglage aisé des paramètres.
Gamme de produits :
01: Universal Type Pressure ControllerType de sortie de signal :

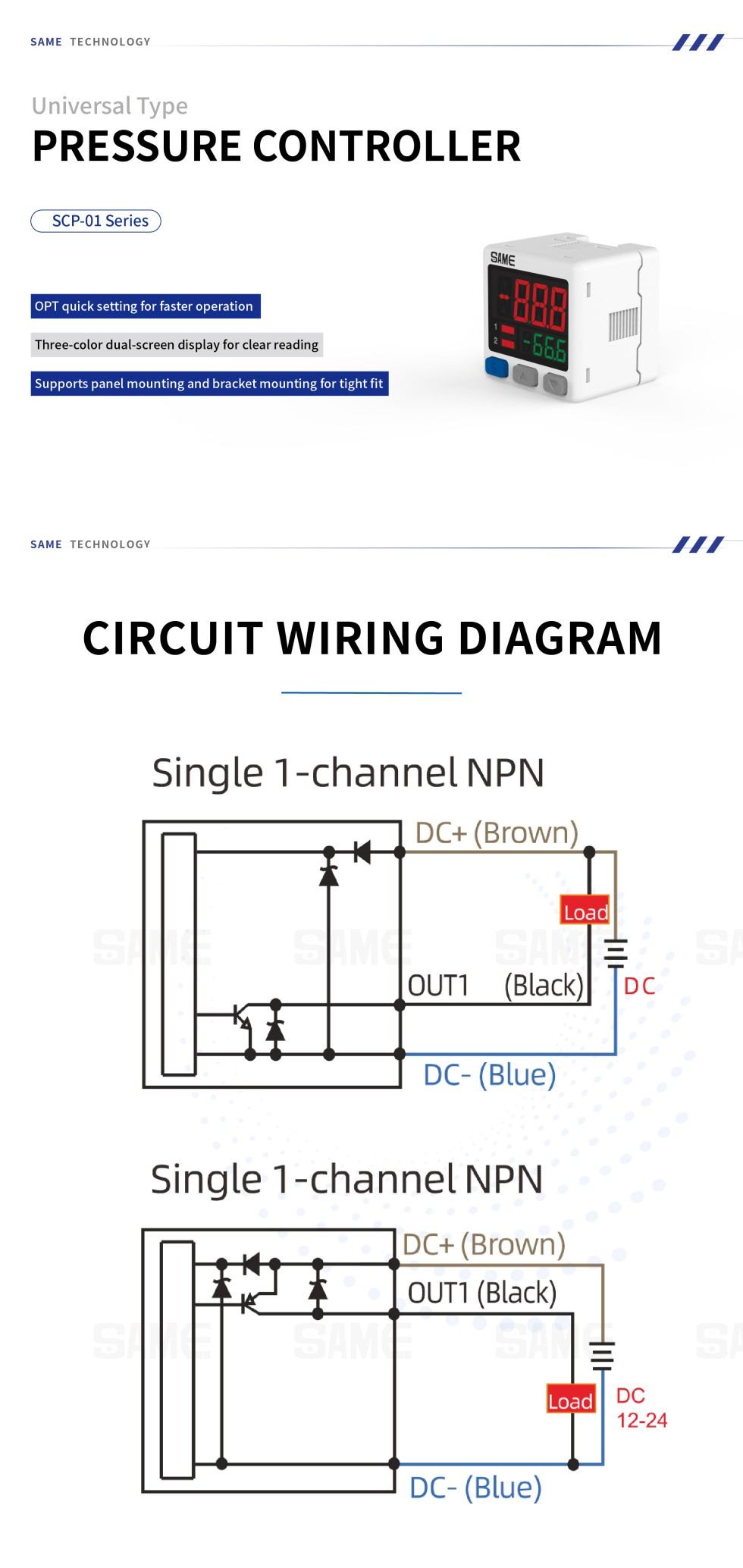

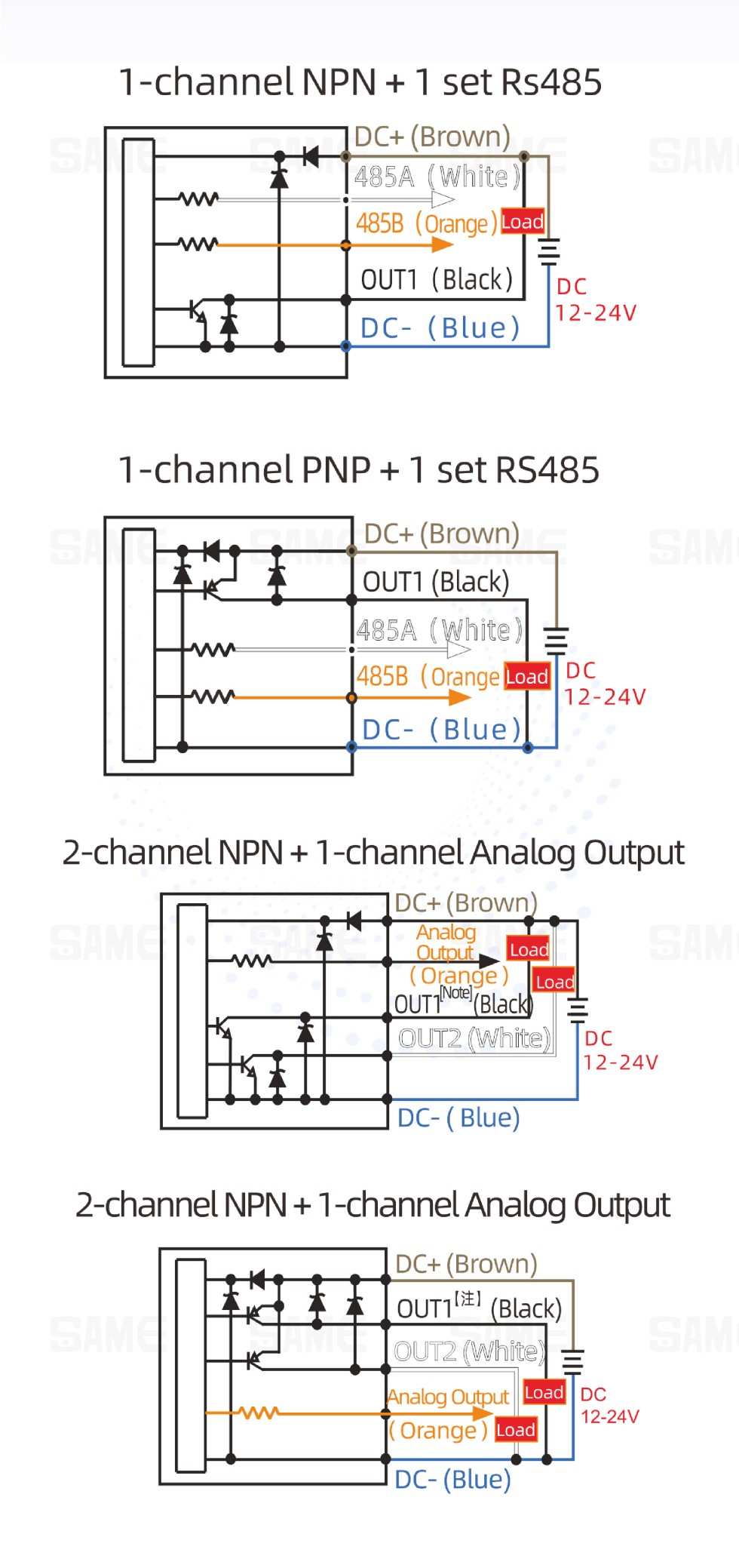

010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current output | 030: 1-channel NPN + 1 set of RS485 commMode d'entrée de signal :
1:Voltage input | 2:Current inputQuantité de signal d'entrée :

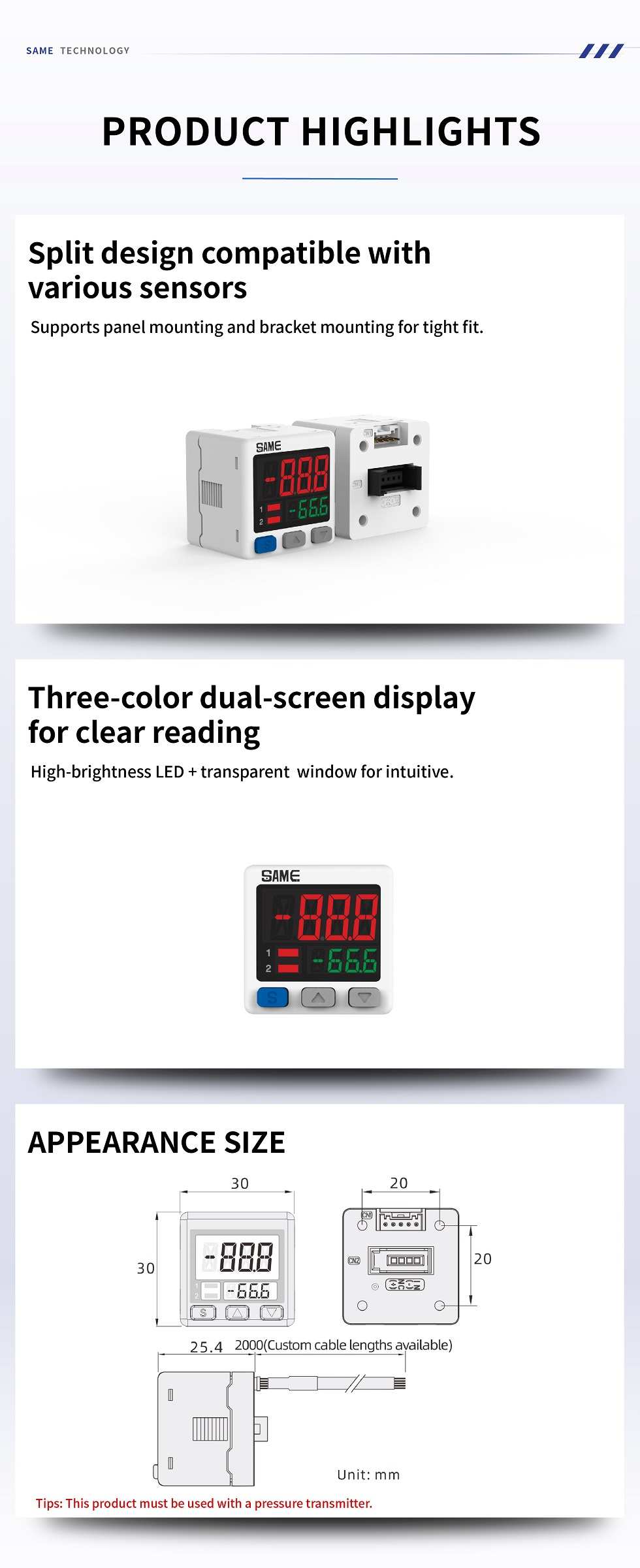

1-channel signal inputConçu pour stimuler de nouvelles forces productives dans l'automatisation industrielle, le Contrôleur de pression universel série SCP-01 Le SCP-01 est un afficheur numérique ultra-compact et de pointe, conçu pour remplacer les manomètres mécaniques traditionnels. Grâce à sa conception modulaire, ce contrôleur s'intègre facilement à divers transmetteurs de pression externes pour une surveillance précise des systèmes pneumatiques, hydrauliques et de fluides. Son panneau avant compact de 30 x 30 mm facilite son intégration, que ce soit sur des lignes d'assemblage automatisées exiguës ou dans des réseaux CVC complexes. Offrant des modes d'entrée polyvalents et des configurations de sortie avancées, la série SCP-01 permet aux ingénieurs de centraliser la collecte des données des équipements, pour des opérations de production plus intelligentes, plus sûres et plus efficaces.
Conseils : Ce produit utilise une architecture de conception divisée et doit être utilisé conjointement avec un transmetteur de pression compatible pour fonctionner.

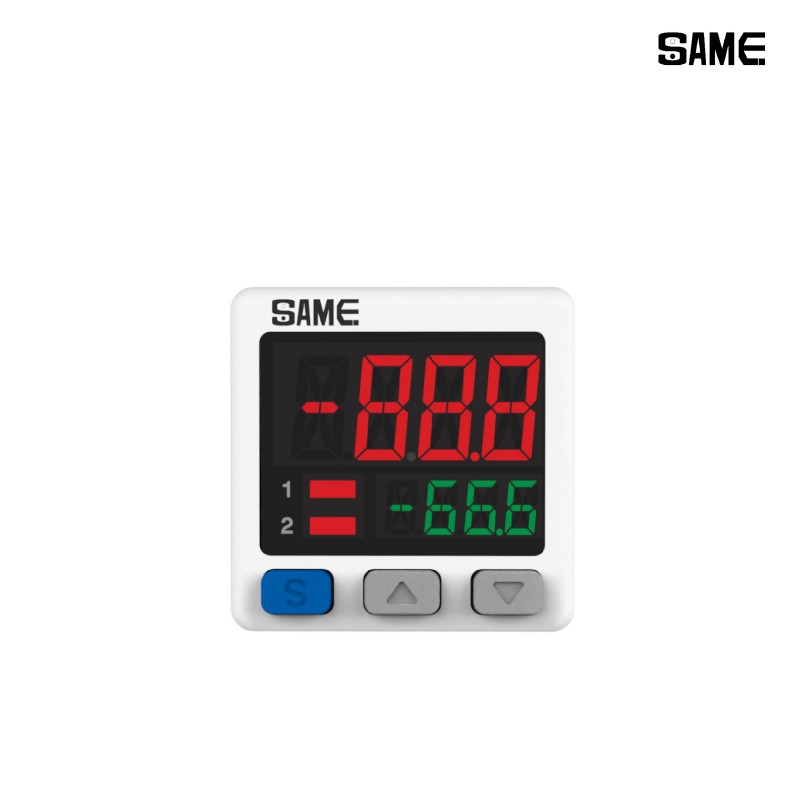

Doté de LED haute luminosité et d'une fenêtre visuelle transparente, permettant aux opérateurs de vérifier simultanément les valeurs de surveillance en temps réel (rouge) et les points de consigne de configuration (vert) sans basculement manuel.
Il est doté de boutons de commande logiques hautement optimisés et d'un indicateur de verrouillage du clavier dédié pour éviter toute erreur de manipulation. Des symboles d'unités distincts (MPa, kPa, psi, bar, etc.) garantissent une lecture plus rapide et plus précise lors de la mise en service.

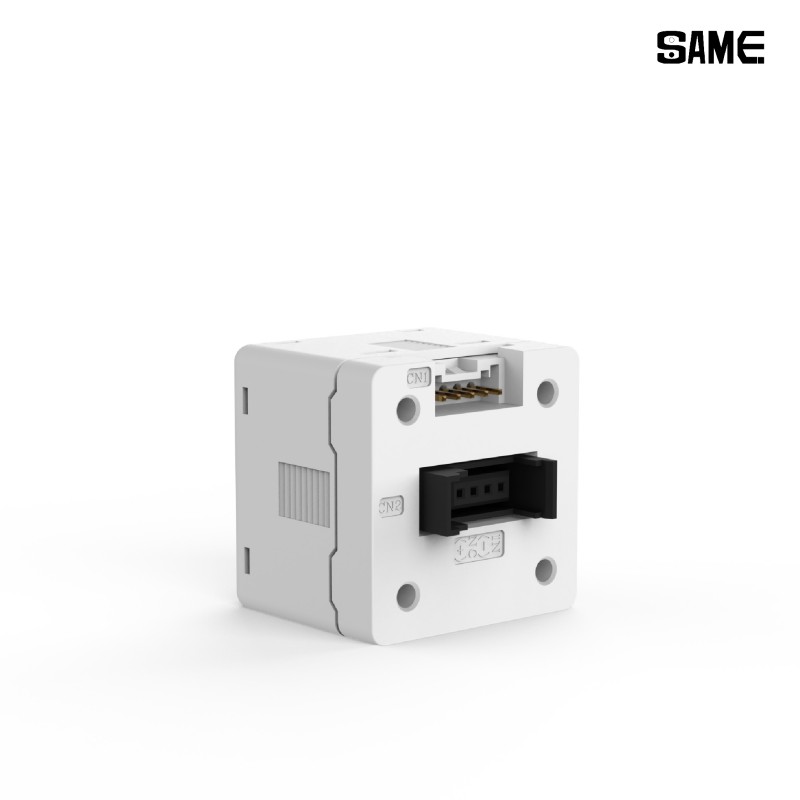

L'unité d'affichage autonome est d'une compacité remarquable. Elle prend en charge des méthodes de montage flexibles et une connectivité de signal robuste, permettant un gain de place précieux dans les armoires de commande industrielles exiguës.
Le contrôleur universel SCP-01 est conçu avec une grande flexibilité, offrant une adaptabilité d'entrée complète et des configurations de sortie multicanaux conçues pour répondre aux diverses exigences d'intégration des systèmes de contrôle industriel et d'usine intelligente.
| MODÈLE | Contrôleur de pression de type split | ||||||||||||||
| tension d'alimentation | 12 à 24 V CC ±10 % | ||||||||||||||
| Consommation de courant | ≤40 mA (sans charge) | ||||||||||||||
| Entrée du signal du capteur | 1~5 V ou 4~20 mA | ||||||||||||||
| Sortie de commutation | Sortie à collecteur ouvert 2NPN Courant de charge maximal : 125 mA Tension d'alimentation maximale : 30 V CC Chute de tension interne : 1,5 V ou moins Sortie à collecteur ouvert 2PNP Courant de charge maximal : 125 mA Tension d'alimentation maximale : 24 V CC Chute de tension interne : 1,5 V ou moins | ||||||||||||||
| Hystérèse • Mode de réglage monopoint • Mode d'hystérésis • Mode de comparaison des fenêtres | Réglable | ||||||||||||||
| temps de réponse | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms sélectionnables | ||||||||||||||
| Protection contre les courts-circuits de sortie | Oui | ||||||||||||||
| Afficher | Affichage numérique LCD 4 segments (rouge/vert/vert) Fréquence d'échantillonnage : 4 fois/1 s | ||||||||||||||
| Précision d'affichage | ±2 % de la pleine échelle ±1 chiffre | ||||||||||||||
| Répétabilité | ±2 % FS ±1 chiffres (Température de fonctionnement 25 ±3 °C) | ||||||||||||||
| Indicateur d'état du commutateur | Indicateur rouge | ||||||||||||||
| Sortie analogique (Tension de sortie) | Tension de sortie : 1 à 5 V ±2 % PE (plage de pression nominale) Linéarité : ±1 % de la pleine échelle Impédance de sortie : environ 1 kΩ | ||||||||||||||
| Sortie analogique (Sortie actuelle) | Courant de sortie : 4~20 mA ±2 % PE (plage de pression nominale) Linéarité : ±1 % de la pleine échelle Impédance de sortie : Impédance de charge maximale : 300 Ω à 12 V, 600 Ω à 24 V Impédance de charge minimale : 50 Ω | ||||||||||||||
| Environnement Résistance |
| ||||||||||||||
| Caractéristiques de température | ±2 % de la pleine échelle de la pression détectée (25 °C) dans une plage de températures de 0 à 50 °C | ||||||||||||||
| Spécifications du câble | 1 câble d'alimentation, 1 manuel d'utilisation | ||||||||||||||
| Poids | Environ 67 g (avec fil conducteur) |

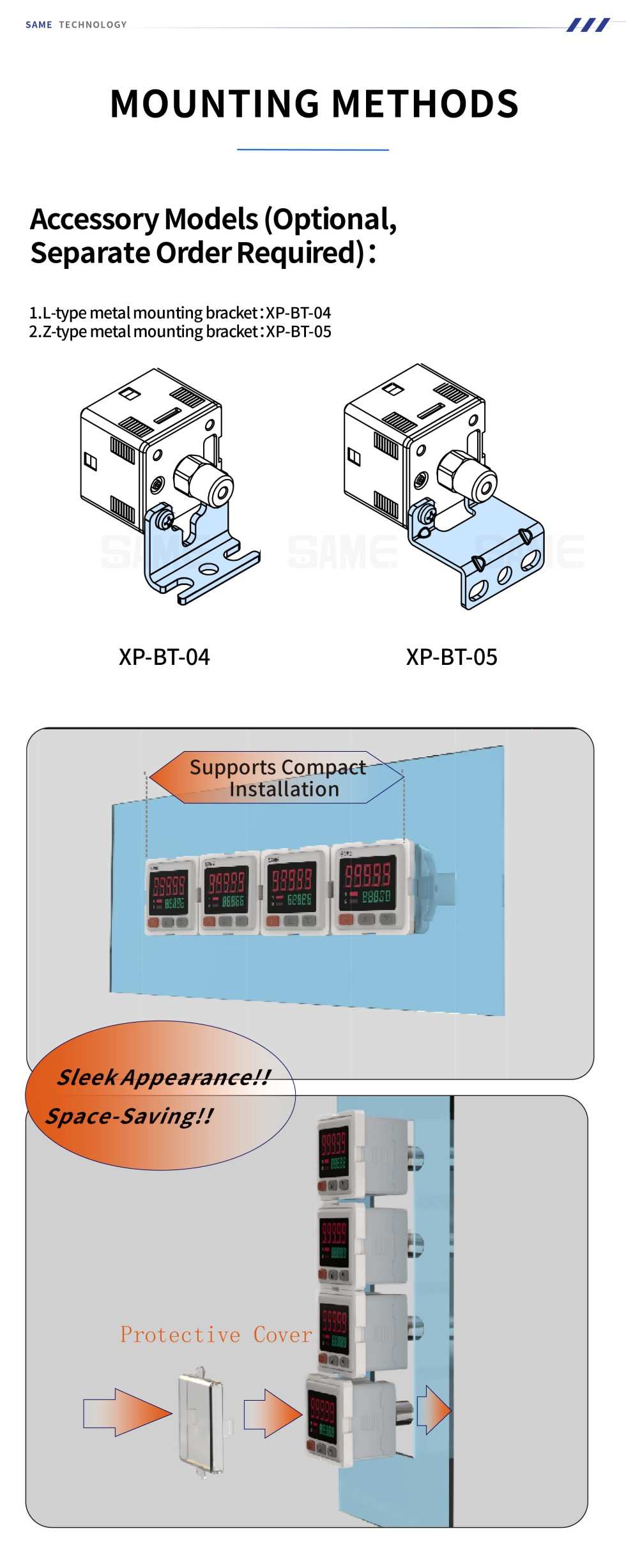

Pour garantir la stabilité sur différents châssis de machines, le SCP-01 prend en charge à la fois l'installation sur panneau encastré et les supports métalliques externes (les modèles accessoires nécessitent des commandes séparées) :
Véritable cerveau numérique pour la surveillance des fluides et de l'air, SCP-01 excelle dans les environnements où la précision et l'espace sont essentiels. Il modernise avec succès les jauges mécaniques obsolètes des systèmes d'équipements avancés suivants :
A : La conception en deux parties permet de monter en toute sécurité l'unité d'affichage et de contrôle (SCP-01) dans une armoire électrique ou sur un panneau propre, tandis que le transmetteur de pression séparé peut être installé directement sur les sections de canalisation difficiles d'accès, soumises à des vibrations ou à des conditions difficiles. Ceci prolonge considérablement la durée de vie des composants électroniques et améliore le confort d'utilisation.
A : Les grands chiffres du haut (généralement rouges) indiquent la pression actuelle détectée dans votre système. Les chiffres du bas, légèrement plus petits (verts), indiquent votre seuil ou consigne programmé. Cela vous permet de vérifier instantanément l'état du système sans appuyer sur aucun bouton.
A : Il prend en charge des modes d'entrée de signal flexibles (entrée de tension ou de courant) ainsi que de nombreux choix de sorties multicanaux tels que NPN, PNP, tension/courant analogique et interfaces de communication RS485 pour répondre aux exigences de votre système.
